| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 4CH-OADM-C-WE-D |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

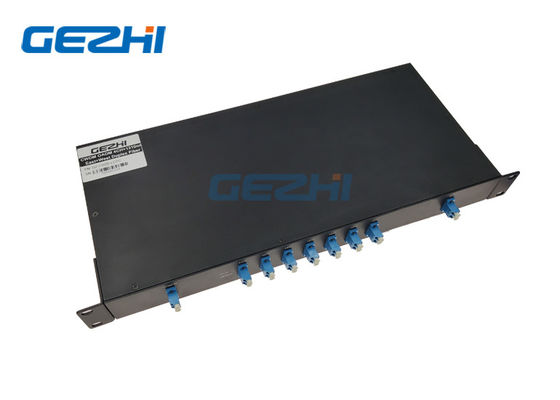

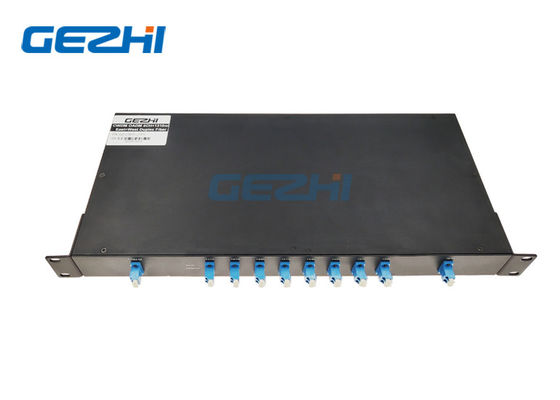

4 ช่องสัญญาณ CWDM OADM โมดูล Duplex West & East Link
4 ช่องสัญญาณ CWAD OADM ของโมดูล GEZHI Duplex West & East Link ได้รับการออกแบบมาสำหรับระบบแบบคงที่และ ROADMโมดูล CWAD OADM 4 ช่องสัญญาณ Duplex West & East Link เป็นระบบคลื่นวิทยุ Division Multiplexing (CWDM) Optical Add / Drop Multiplexers (OADM)โมดูล OADM CWDM 4 ช่องนี้ Duplex West & East Link เพิ่ม (มัลติเพล็กซ์) และปล่อย (demultiplex) เลือกช่องทางหรือความยาวคลื่นบนทั้งสองทิศทางของลิงค์ไฟเบอร์ทั่วไป CWDMการใช้โมดูลของ GEZHI ผู้ออกแบบเครือข่ายสามารถเพิ่มจุดเชื่อมต่อใหม่ได้ทุกที่บนเครือข่าย CWDM โดยไม่ส่งผลกระทบต่อช่องทางที่เหลือภายในเครือข่ายคุณสามารถเพิ่มจุดเชื่อมต่อเข้ากับเครือข่ายเชิงเส้นบัสและวงแหวนซึ่งการออกแบบวงแหวนสองทิศทางนั้นมอบสถาปัตยกรรมที่มีการป้องกันซ้ำซ้อน
|
คุณสมบัติ การสูญเสียการแทรกต่ำ
|
การประยุกต์ใช้งาน ออปติคัลเพิ่มและวาง เครือข่าย Acess เมโทรออฟติคอลขนส่งเครือข่าย
|
สเปค
|
พารามิเตอร์ |
หน่วย |
4 ช่องโมดูล CWDM OADM | ||
| เพิ่ม | Drop | |||
| ความยาวคลื่นของช่อง | นาโนเมตร | 1510, 1530, 1550, 1570nm | ||
|
ความยาวคลื่นกลาง ความถูกต้อง |
นาโนเมตร | ± 0.5 | ||
| ระยะห่างช่อง | นาโนเมตร | 20 | ||
|
Channel Passband (@ -0.5dB แบนด์วิดท์ |
นาโนเมตร | > 15 | ||
| การสูญเสียการแทรก | เดซิเบล | <1.8 | <1.8 | |
| ระลอกช่อง | เดซิเบล | 0.3 | ||
|
การแยกตัว |
ติดกัน | เดซิเบล | > 30 | |
| ไม่ติดกัน | เดซิเบล | > 40 | ||
|
อุณหภูมิการสูญเสียความเฉื่อย ความไวแสง |
เดซิเบล / ℃ |
<0.005 |
||
|
อุณหภูมิความยาวคลื่น การขยับ |
นาโนเมตร / ℃ |
<0.002 | ||
|
โพลาไรเซชันขึ้นอยู่กับ การสูญเสีย |
เดซิเบล | <0.1 | ||
|
โหมดโพลาไรซ์ การแพร่กระจาย |
เดซิเบล | <0.1 | ||
| การควบคุมทิศทาง | เดซิเบล | > 50 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 45 | ||
| การจัดการพลังงานสูงสุด | mW | 300 | ||
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ 85 | ||
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | 19 นิ้ว 1U Rackmount | ||
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุด้วยตัวเชื่อมต่อ
ไฟเบอร์ออปติก CWDM OADM เพิ่ม / วาง Mux Demux โมดูล 4CH ไฟเบอร์คู่ด้านเดียวตัวกรองแบบเรียงซ้อน
ไฟเบอร์ออปติก CWDM OADM เพิ่ม / ปล่อย Mux Demux โมดูล 4CH ไฟเบอร์คู่ด้านคู่
มันลดลงแต่ละช่องและเพิ่มที่ช่องเดียวกันกลับเข้าสู่เส้นใยเครือข่ายในการส่งข้อมูลแบบสองด้าน
4 channel 1510,1530,1550,1570nm CWDM เพิ่มและวางมัลติเพล็กเซอร์สำหรับ EAST และ WEST สำหรับการส่งข้อมูลแบบสองทิศทางผ่านเส้นใยคู่
|
|
