| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | CCWDM-1x12 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

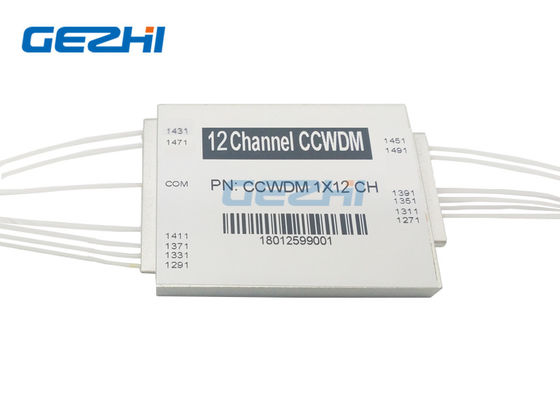

12 ช่องโมดูลอุปกรณ์มัลติเพล็กเซอร์ที่มีความยาวคลื่นขนาดกะทัดรัด
12 ช่องโมดูลอุปกรณ์มัลติเพล็กเซอร์ที่มีความยาวคลื่นขนาดกะทัดรัดจาก GEZHI หมายถึงการเพิ่มความสามารถให้กับเครือข่ายใยแก้วนำแสงของคุณโดยไม่ต้องติดตั้งไฟเบอร์เพิ่มเติมมันให้แบนด์วิดธ์ที่เพิ่มขึ้นและรายได้ที่เพิ่มขึ้นจากโรงงานไฟเบอร์แบบดั้งเดิมในหนึ่งในแพ็คเกจที่เล็กที่สุดในอุตสาหกรรม12 ช่องโมดูลอุปกรณ์มัลติเพล็กเซอร์ที่มีความยาวคลื่นขนาดกะทัดรัด ขึ้นอยู่กับเทคโนโลยีตัวกรองฟิล์มบางและบรรจุภัณฑ์ไมโครออปติกยึดติดโลหะ
12 ช่องโมดูลอุปกรณ์มัลติเพล็กเซอร์ที่มีความยาวคลื่นขนาดกะทัดรัด สามารถแทนที่ผลิตภัณฑ์ CWDM ที่ใช้ในการสื่อสารโทรคมนาคม, เครือข่ายองค์กร, เคเบิลทีวี,เครือข่าย PON และสาขาอื่น ๆการสูญเสียการแทรกที่ต่ำกว่าทำให้โมดูล CCWDM มีการลดทอนสัญญาณที่ต่ำกว่าเมื่อใช้งานซึ่งจะช่วยลดความต้องการพลังงานของเครื่องส่งสัญญาณ
|
คุณสมบัติ |
การประยุกต์ใช้งาน |
|
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | 10 Ch | 12Ch | 14 Ch | 16CH | 18Ch | |
| ความยาวคลื่นปฏิบัติการ (nm) | 1260 ~ 1620 | |||||
| ความยาวคลื่นของช่องสัญญาณ (nm) | 1270,1290, ... , 1590,1610 หรือ 1271,1291, ... , 1591,1611 | |||||
| ระยะห่างช่องทาง (nm) | 20 | |||||
| Channel Passband (nm) | CWL +/- 6.5nm | |||||
| การสูญเสียการแทรก (dB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| ระลอกช่อง (dB) | ≤0.4 | |||||
| การแยก (เดซิเบล) | ติดกัน | > 30 | ||||
| ไม่ติดกัน | > 40 | |||||
| การกระจายโหมดโพลาไรซ์ (PS) | ≤0.2 | |||||
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | ≤0.2 | |||||
| การควบคุมทิศทาง (เดซิเบล) | > 45 | |||||
| ผลตอบแทนการสูญเสีย (dB) | > 45 | |||||
| การจัดการพลังงานสูงสุด (mW) | 500 | |||||
| อุณหภูมิในการทำงาน (℃) | -5 ~ + 70 | |||||
| อุณหภูมิการจัดเก็บ (℃) | -40 ~ 85 | |||||
| ประเภทไฟเบอร์ | G657A1 | |||||
| เชื่อมต่อ | TBD | |||||
| ขนาดบรรจุภัณฑ์ (มม.) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
12 ช่องโมดูลอุปกรณ์มัลติเพล็กเซอร์ที่มีความยาวคลื่นขนาดกะทัดรัด
ข้อมูลการสั่งซื้อ
| องค์ประกอบ | หมายเลขช่อง | ผมเปียประเภท | ไฟเบอร์ ความยาว | วิภัตติ (มม) | เชื่อมต่อ |
| CC = CCWDM |
10 = 10 ช่อง 41 = 4 + UPG 80 = 8 ช่อง 81 = 8 + UPG1 82 = 8 + UPG2 12 = 12 ช่อง ...... |
0 = 250um 1 = 900um
|
0 = 0.5 1 = 1 เมตร |
1 = L55 x W35 xH8 2 = L55 x W45 xH8
|
0 = ไม่มี 5 = LC / APC 7 = อื่น ๆ |
เทคโนโลยีพื้นที่ว่างที่ไม่ซ้ำใคร
12 ช่องโมดูลหน่วยมัลติเพล็กเซอร์แบบกะทัดรัดที่มีความยาวคลื่นหยาบใช้เทคโนโลยีฟรีสเปซซึ่งใช้การกระจายแสงในพื้นที่ว่างเพื่อส่งข้อมูลแบบไร้สายภายในอุปกรณ์ช่องสัญญาณที่อยู่ติดกันจะเรียงซ้อนกันโดยลำแสงขนานแทนเส้นใยโมดูลมัลติเพล็กเซอร์ขนาดกระทัดรัดช่อง 12 ช่องนี้ช่วยประหยัดพื้นที่ได้มากสำหรับกล่องบรรจุภัณฑ์และผลงานที่เป็นเอกลักษณ์ยังช่วย CCWDM Mux Demux ที่มีการสูญเสียการแทรกต่ำ
12 ช่องสัญญาณขนาดกะทัดรัดความยาวคลื่นหยาบโมดูลมัลติเพล็กเซอร์โซลูชั่นเส้นใยเดี่ยว
12 ช่องโมดูลอุปกรณ์มัลติเพล็กเซอร์ที่มีความยาวคลื่นขนาดกะทัดรัด
การเขียนแบบเครื่องกล
ประเภท 1
ประเภท 2
|
|
