| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | CCWDM-1x7 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

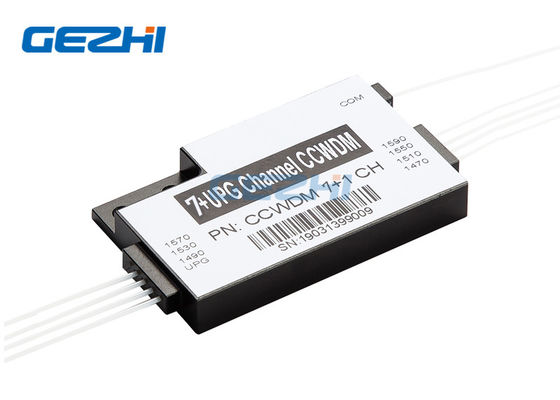

1x7 CH มินิ CWDM โมดูลออปติคอลอุปกรณ์ CCWDM Mux / Demux
GEZHI เชี่ยวชาญในผลิตภัณฑ์ CCWDM ที่กำหนดค่าเองและเชื่อถือได้ตามความต้องการของลูกค้า1x7 CH มินิ CWDM โมดูลอุปกรณ์ออปติคอล CCWDM Mux / Demux ของเรานั้นขึ้นอยู่กับเลนส์อวกาศฟรีและมีความสม่ำเสมอที่ดีขึ้นเมื่อเทียบกับการออกแบบตัวกรองฟิล์มบาง (TFF)การแยกสูงของ GEZHI, การสูญเสียการแทรกต่ำ, PDL โมดูล CWDM ขนาดกะทัดรัดต่ำ CCWDM แฝงเสนอพารามิเตอร์คุณภาพสูงที่มี 7 ความยาวคลื่น 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm และมีพอร์ตอัพเกรดสำหรับการพัฒนาในอนาคตและการขยายเส้นใย
1x7 CH Mini CWDM โมดูลอุปกรณ์ออปติคอล CCWDM Mux / Demux สามารถแทนที่ผลิตภัณฑ์ CWDM ที่ใช้ในการสื่อสารโทรคมนาคม, เครือข่าย PON, เครือข่ายองค์กร, เคเบิลทีวีและสาขาอื่น ๆการสูญเสียการแทรกที่ต่ำกว่าทำให้โมดูล CCWDM มีการลดทอนสัญญาณที่ต่ำกว่าเมื่อใช้งานซึ่งจะช่วยลดความต้องการพลังงานของเครื่องส่งสัญญาณ
|
คุณสมบัติ |
การประยุกต์ใช้งาน |
|
|
ข้อมูลจำเพาะ
| พารามิเตอร์ | 7 Ch | 7 + UPG | 8 Ch | 8 + UPG1 | 8 + UPG2 | ||
| ความยาวคลื่นปฏิบัติการ (nm) | 1260 ~ 1620 | ||||||
| ความยาวคลื่นของช่องสัญญาณ (nm) | 1270,1290, ... , 1590,1610 หรือ 1271,1291, ... , 1591,1611 | ||||||
| ช่วงความยาวคลื่นพอร์ต UPG (nm) | NA | TBD | NA | 1260 ~ 1360 | 1260 ~ 1457 | ||
| ระยะห่างช่องทาง (nm) | 20 | ||||||
| Channel Passband (nm) | CWL +/- 6.5nm | ||||||
| การสูญเสียการแทรก (dB) * | ≤2.0 | ≤2.0 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| ระลอกช่อง (dB) | ≤0.3 | ||||||
| การแยก (เดซิเบล) | ติดกัน | > 30 | |||||
| Non-adjacen | > 40 | ||||||
| UPG Isolation (dB) | NA | > 15 | NA | > 15 | > 15 | ||
| การกระจายโหมดโพลาไรซ์ (PS) | ≤0.2 | ||||||
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB) | ≤0.2 | ||||||
| การควบคุมทิศทาง (เดซิเบล) | > 45 | ||||||
| ผลตอบแทนการสูญเสีย (dB) | > 45 | ||||||
| การจัดการพลังงานสูงสุด (mW) | 500 | ||||||
| อุณหภูมิในการทำงาน (℃) | -40 ~ + 75 | ||||||
| อุณหภูมิการจัดเก็บ (℃) | -40 ~ + 85 | ||||||
| ประเภทไฟเบอร์ | G657A1 | ||||||
| เชื่อมต่อ | TBD | ||||||
| ขนาดบรรจุภัณฑ์ (มม.) | L55 x W35 x H8 หรือ L46 x W28 x H6 | ||||||
เทคโนโลยีพื้นที่ว่างที่ไม่ซ้ำใคร
1x7 CH Mini CWDM โมดูลอุปกรณ์ออปติคอล CCWDM Mux / Demux ใช้เทคโนโลยี Free-Space ซึ่งใช้แสงในพื้นที่ว่างในการส่งข้อมูลแบบไร้สายภายในอุปกรณ์ช่องสัญญาณที่อยู่ติดกันจะเรียงซ้อนกันโดยลำแสงขนานแทนเส้นใยสิ่งนี้ช่วยประหยัดพื้นที่สำหรับกล่องบรรจุภัณฑ์และฝีมือที่ไม่เหมือนใครยังช่วย CCWDM Mux Demux ด้วยการสูญเสียการแทรกต่ำ
1x7 CH มินิ CWDM โมดูลออปติคอลอุปกรณ์ CCWDM Mux / Demux
ข้อมูลการสั่งซื้อ
| องค์ประกอบ | หมายเลขช่อง | ผมเปียประเภท | ไฟเบอร์ ความยาว | วิภัตติ(มม) | เชื่อมต่อ |
| CC = CCWDM |
70 = 7 ช่อง 71 = 7 + UPG 80 = 8 ช่อง 81 = 8 + UPG1 82 = 8 + UPG2 ...... |
0 = 250um 1 = 900um
|
0 = 0.5 1 = 1 เมตร |
1 = L55 x W35 xH8 2 = L46 x W28 x H6 |
0 = ไม่มี 5 = LC / APC 7 = อื่น ๆ |
การเขียนแบบเครื่องกล
ประเภท 1
ประเภท 2
|
|
