| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x2FWDM-R / B |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

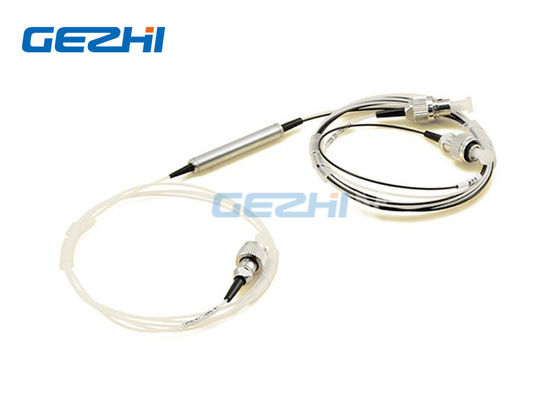

1x2 DWDM แดง / น้ำเงินตัวกรองวง C อุปกรณ์ DWDM
GEZHI DWDM ตัวกรองสีแดง / สีน้ำเงินเป็นอุปกรณ์ตัวกรองแบบฟิล์มบางมันเป็นอุปกรณ์สามพอร์ตหนึ่งพอร์ตเรียกว่า "Common"อีกสองพอร์ตให้ท่อร้อยสายสำหรับ "คลื่น" สองแถบ:สีแดง (λ> 1547 nm) และสีฟ้า (λ <1543 nm) วงหนึ่งไปถึงขาที่สะท้อนและอีกวงผ่านไปที่ขาผ่าน
| คุณสมบัติ | ใบสมัคร |
|
|
ตัวกรองวงสีแดง / น้ำเงิน DWDM ตัวกรองวงสีแดง / น้ำเงิน DWDM ตัวกรองแถบสีแดง / น้ำเงินสีน้ำเงินด้วย
ด้วยท่อเหล็กสแตนเลสพร้อมกล่องพลาสติก ASB แพคเกจ 19 "1RU แพ็คเกจแร็คเมาท์
อย่างไรก็ตามโดยทั่วไปอุปกรณ์จะใช้เป็นสองทาง (เช่นสองทิศทาง) WDMวงหนึ่งถูกส่งไปที่ขาสามัญในขณะที่วงอื่นจะถูกส่งจากขาสามัญ(ดูตัวอย่างแผนภาพ) ในโมดูล DWDM ซึ่งใช้ฟิลเตอร์สีแดง / สีน้ำเงิน Mux อาจถูกรวมเข้ากับ Demux
ตัวอย่างเช่น Mux รวมช่องสัญญาณ DWDM ในแถบสีแดงในขณะที่ Demux แยกช่องสัญญาณ DWDM ในแถบสีฟ้าเมื่อใช้ฟิลเตอร์สีแดง / สีน้ำเงินเราสามารถรวมช่องสัญญาณการส่งสัญญาณสีแดงและช่องรับสัญญาณสีน้ำเงินเข้ากับเส้นใยเดี่ยวได้
ข้อมูลการสั่งซื้อ
| ความยาวคลื่น | รายละเอียดแพ็คเกจ | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
| R / B = ความยาวคลื่นสีแดง / น้ำเงิน |
1 = Φ5.5มม. × 34 มม 2 = 90 × 20 × 10 มม 3 = 100 × 80 × 10.5 มม 4 = 120 × 80 × 18 มม 5 = 140 × 115 × 18 มม 6 = 19” 1U Rackmount X = อื่น ๆ |
9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
05 = 0.5 10 = 1.0m 15 = 1.5 เมตร X = อื่น ๆ |
OO = ไม่มี FP = FC / PC เอฟเอเอฟซี = / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = อื่น ๆ |
ข้อมูลจำเพาะด้านประสิทธิภาพ
| ชนิด | FWDM | ||
| ผ่านความยาวคลื่นของช่อง | นาโนเมตร | 1547 ~ 1561 (สีแดง) | 1530 ~ 1543.2 (สีน้ำเงิน) |
| ช่องทางสะท้อนแสง | นาโนเมตร | 1530 ~ 154.2 (สีน้ำเงิน) | 1547 ~ 1561 (สีแดง) |
| การสูญเสียการแทรกผ่านช่อง | เดซิเบล | ≤0.60 | |
| การสูญเสียการแทรกช่องสัญญาณสะท้อน | เดซิเบล | ≤0.40 | |
| ระลอกช่อง | เดซิเบล | ≤0.3 | |
| การแยกช่องสัญญาณที่อยู่ติดกัน | เดซิเบล | ≥30 | |
| แยกช่องด่วน | เดซิเบล | ≥12 | |
| PDL | เดซิเบล | ≤0.1 | |
| PMD | PS / นาโนเมตร | ≤0.1 | |
| การควบคุมทิศทาง | เดซิเบล | ≥55 | |
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥50 | |
| การจัดการพลังงาน | mW | 300 | |
| อุณหภูมิในการทำงาน | ℃ | -5 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | φ5.5x34 | |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. การสูญเสียการแทรกไม่รวมถึงการเชื่อมต่อแต่ละการเชื่อมต่อจะเพิ่มการสูญเสีย 0.2dB
3. ความยาวคลื่นอื่น ๆ สามารถทำตามคำขอของลูกค้าตัวอย่างเช่น L-Band R / B, C / L Band
ตัวอย่างของ WDM แดง / น้ำเงินในการใช้งานแบบสองทิศทาง
|
|
