| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x2FWDM-59 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

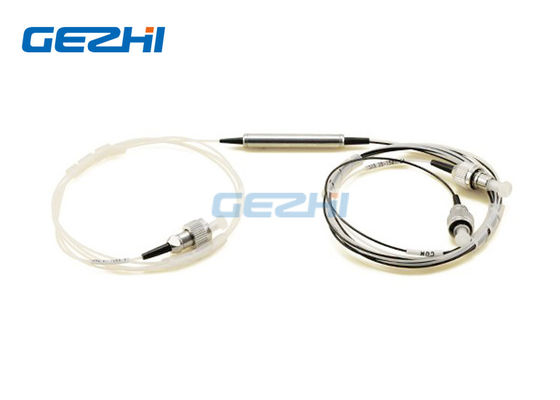

อุปกรณ์กรองความยาวคลื่นกอง Multiplexer 980 / 1550nm
980 / 1550nm FWDM - สำหรับเครื่องขยายสัญญาณแสง DWDM ประสิทธิภาพสูงและเครื่องขยายเสียง EDFA
Multiplexer ตัวกรองความยาวคลื่น 980 / 1550nm ใช้เทคโนโลยีตัวกรองฟิล์มบางที่มีความเสถียรต่อสิ่งแวดล้อมอุปกรณ์รวมหรือแยกแสงที่ความยาวคลื่นที่แตกต่างกันในช่วงความยาวคลื่นกว้างพวกเขามีการสูญเสียการแทรกต่ำมากการพึ่งพาโพลาไรซ์ต่ำการแยกสูงและความมั่นคงด้านสิ่งแวดล้อมที่ยอดเยี่ยมความสามารถในการจัดการพลังงานสูงสามารถทำได้ผ่านการประมวลผลผมเปียที่เป็นเอกลักษณ์และการเคลือบ AR คุณภาพสูงส่วนประกอบเหล่านี้มีการใช้อย่างกว้างขวางใน EDFAs, เครื่องขยายเสียง Raman, เครือข่าย WDM และอุปกรณ์ใยแก้วนำแสง
|
คุณสมบัติ |
การประยุกต์ใช้งาน |
|
|
สเปค
| พารามิเตอร์ | FWDM | |
| ผ่านช่วงความยาวคลื่นของช่อง (nm) | 1520 ~ 1600 | |
| สะท้อนช่วงความยาวคลื่นของช่องสัญญาณ (nm) | 960 ~ 1,000 | |
| การสูญเสียการแทรก (dB) | สะท้อนช่อง | <0.6 |
| ผ่านช่องทาง | <1.0 | |
| การสูญเสียการแทรกการเปลี่ยนแปลง (dB) | <0.3 | |
| การแยกตัว | สะท้อนช่อง | > 18 |
| ผ่านช่องทาง | > 30 | |
| ความไวต่ออุณหภูมิการสูญเสียการแทรก (dB / ° C) | <0.003 | |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB) | <0.10 | |
| การกระจายโหมดโพลาไรซ์ (ps) | <0.1 | |
| ทิศทาง (dB) | > 60 | |
| ผลตอบแทนการสูญเสีย (dB) | > 50 | |
| การจัดการพลังงาน (mW) | 300 | |
| อุณหภูมิในการทำงาน (° C) | 0 ~ +70 | |
| อุณหภูมิการจัดเก็บ (° C) | -40 ~ +85 | |
| แพคเกจขนาด (มม.) |
|
|
| ประเภทไฟเบอร์ | Corning HI 1060 ที่พอร์ตปั๊ม / ทั่วไป | |
| Corning SMF-28 ไฟเบอร์ที่พอร์ตสัญญาณ | ||
อุปกรณ์กรองความยาวคลื่นกอง Multiplexer 980 / 1550nm
ข้อมูลการสั่งซื้อ:
| B | ค | D | E | |
| ความยาวคลื่น | หลอดประเภท | เส้นใยยาว (รวมตัวเชื่อมต่อ) |
เชื่อมต่อ | มิติ |
|
59: 1550nm ผ่าน / 980nm สะท้อน 95: 980nm ผ่าน / 1550nm สะท้อน X = อื่น ๆ |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = อื่น ๆ |
05 = 0.5 ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 ± 0.05m X = อื่น ๆ |
00 = ไม่ FP = FC / PC เอฟเอเอฟซี = / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = อื่น ๆ |
5534 = Φ5.5× 34mm 4225 = Φ4.2× 25mm 9021 = 90 × 20 × 10mm X = กำหนดเอง |
อุปกรณ์กรองความยาวคลื่นกอง Multiplexer 980 / 1550nm
|
|
