| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-1x32R |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

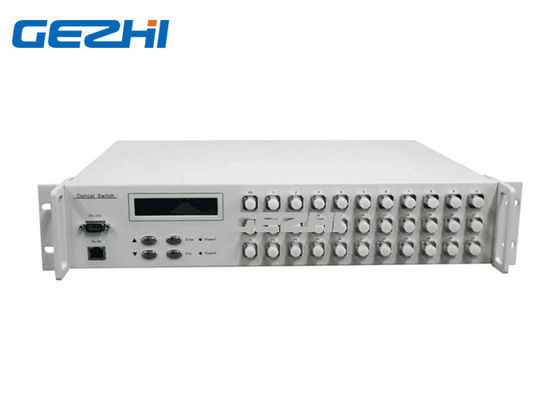

1x32 แร็คเมาท์ไฟเบอร์ออปติกสวิตช์ 19 "2U เฟรมอุปกรณ์
สวิทช์ไฟเบอร์ออฟติคัลแร็คของ GEZHI 1X32 ช่วยให้สามารถเชื่อมต่อไฟเบอร์ออปติกแบบทั่วไปและแบบซ้ำ ๆ ได้ถึง 32 จำนวนเอาต์พุตหรืออินพุตไฟเบอร์สวิตช์ไฟเบอร์ออปติค Rack Mount 1x32 เหล่านี้เป็นแบบสองทิศทางและสามารถใช้ในทิศทาง 1x32 หรือ 32x1
สวิตช์ไฟเบอร์ออปติค Rack Mount 1x32 นี้เป็นอุปกรณ์ที่ใช้งานได้จริงชนิดหนึ่งซึ่งมีความสามารถในการควบคุมและสลับเส้นทางออปติคัลสามารถเลือกได้ด้วยตนเองจากแผงด้านหน้าหรือควบคุมผ่านพอร์ต RS232, พอร์ต Ethernet และสแกนอัตโนมัติตามความถี่ที่กำหนดในการส่งผ่านใยแก้วนำแสง ระบบจะใช้สำหรับการตรวจสอบไฟเบอร์แบบหลายช่องสัญญาณการเลือกแหล่งกำเนิดแสง / เครื่องตรวจจับแบบหลายจุดและการป้องกันเส้นทางใยแก้วนำแสงเป็นต้นนอกจากนี้ยังใช้ในระบบทดสอบใยแก้วนำแสงสำหรับใยแก้วนำแสงและการทดสอบส่วนประกอบ - ออปติคัลเซนเซอร์ตรวจจับแสงแบบสปอต
คุณสมบัติ
การสูญเสียการแทรกต่ำสลับอย่างรวดเร็ว
SerialNet, ความน่าเชื่อถือสูง, ความเสถียรสูง
สัญญาณส่งโปร่งใสความมั่นคงและความน่าเชื่อถือสูง
จอแสดงผล LEDการแสดงผลใช้งานสะดวก
การควบคุม RS232 และการจัดการระยะไกลอีเธอร์เน็ต
สามารถตั้งค่าช่วงเวลาและช่วงเวลาของการสแกนอัตโนมัติได้
การประยุกต์ใช้งาน
FITL
Optical Network Remote Monitoring
การวัดอัตโนมัติ
ระบบตรวจสอบและบำรุงรักษาสายเคเบิล
สเปค
| พารามิเตอร์ | หน่วย | ตัวชี้วัด |
| หมายเลขช่อง | 1xN (N≤32) | |
| ช่วงความยาวคลื่น | นาโนเมตร | 1260 ~ 1650 |
| ทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550 |
| การสูญเสียการแทรก | เดซิเบล | ประเภท: ≤0.8dB, สูงสุด: ≤1.5 dB |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥ 45 |
| crosstalk | เดซิเบล | ≥ 70 |
| WDL | เดซิเบล | ≤ 0.25 |
| PDL | เดซิเบล | ≤ 0.05 |
| พลังงานออปติก | mW | ≤ 500 |
| เวลาเปลี่ยน | นางสาว | ≤10 ms (ลำดับสวิตช์เวลาของช่องสัญญาณที่อยู่ติดกัน) |
| ประเภทไฟเบอร์ | เอสเอ็ม (9 / 125um) | |
| เชื่อมต่อ | เอฟซี / PC, เอฟซี / APC | |
| ตรวจสอบพอร์ต | RJ45, RS-232 | |
|
แหล่งจ่ายไฟทำงาน (Plug-พิมพ์) |
V |
AC: 85 ～ 265 (50 / 60Hz) |
| การใช้พลังงาน | W | ＜10 |
| อุณหภูมิในการทำงาน | ℃ | -10 ～ 60 |
| ขนาด | มิลลิเมตร | 2U: 483 x 230 x 89 |
แผงการอธิบาย:
◆ RJ45:อินเตอร์เฟซการจัดการเครือข่ายการสื่อสาร;
◆ RS-232: อินเตอร์เฟส Rs- อนุกรม;อินเตอร์เฟซการสื่อสารแบบอนุกรม RS232;
◆ จอ LCD:อุปกรณ์ที่แสดงข้อมูลโดยตรง
◆ ▲: กุญแจสำคัญในการเลื่อนขึ้น; ▼: แป้นเพื่อเลื่อนลง Enter: กุญแจสำคัญในการกำหนด; Esc: คีย์เพื่อยกเลิก
◆ พลังงาน: ไฟแสดงการทำงาน; ข้อผิดพลาด: โคมไฟปัญหา
◆ ดอทคอม,1 ~ 32:อินเตอร์เฟสไฟเบอร์;
แผงด้านหลัง
◆ AC: 85 ~ 265V: อินเตอร์เฟสสายไฟ;
◆ เปิดปิด: สวิตช์หลักของแหล่งจ่ายไฟ
|
|
