| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 1x2-FWDM |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |

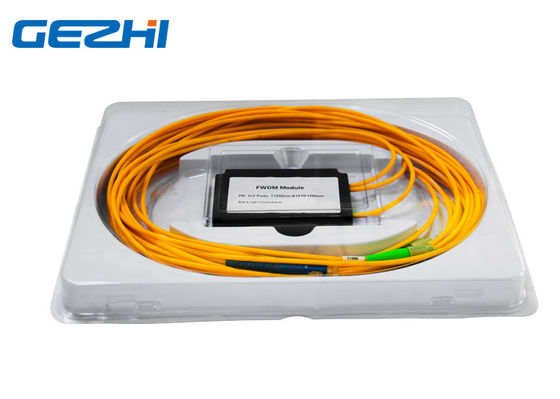

1x2 พอร์ต FWDM โมดูลส่ง 1550nm Reflction 1310 & 1490nm
1x2 พอร์ต FTTX Filter WDM ของ GEZHI ใช้อย่างกว้างขวางในเครื่องขยายเสียง Raman, EDFA, เครื่องมือวัดไฟเบอร์ออปติกและเครือข่าย WDMมันขึ้นอยู่กับเทคโนโลยี Thin Film Filter (TFF)อุปกรณ์รวมหรือแยกสัญญาณ (1310/1490 / 1550nm) ที่ความยาวคลื่นที่แตกต่างกันในช่วงความยาวคลื่นกว้างโมดูล 1x2 พอร์ต FWDM สามารถขยายความจุของเส้นใยเดี่ยวเพื่อให้เกิดการสื่อสารแบบสองทิศทางเพื่อที่ใช้กันอย่างแพร่หลายในการขยายและอัพเกรดเครือข่ายออปติคอลหรือแนะนำธุรกิจใหม่ที่ครอบคลุมเป็นต้น
GEZHI ให้บริการโมดูล FWDM 1x2 พอร์ตที่ปรับแต่งตามช่วงความยาวคลื่นเฉพาะสำหรับการใช้งานพิเศษของคุณอย่างที่คุณอาจทราบแล้วว่าระบบ GEPON นั้นทำงานบน 1310/1490 ดังนั้นสัญญาณ CATV จะถูกส่งผ่านไฟเบอร์เดียวกันโดยใช้ 1550nm และ 1x2 Ports FWDM ของ GEZHI เป็นสถานที่ซึ่ง "ผสม" ทั้งหมดนี้เข้าด้วยกัน
คุณสมบัติ
การสูญเสียการแทรกต่ำ
PDL ต่ำ
เส้นทางแสงอีพ็อกซี่ฟรี
การแยกช่องสัญญาณสูง
ช่วงความยาวคลื่นกว้าง
เสถียรภาพด้านสิ่งแวดล้อมที่ยอดเยี่ยม
ตามมาตรฐาน Telcordia
การประยุกต์ใช้งาน
ระบบสื่อสารใยแก้วนำแสง
CATV
ระบบ WDM
EDFA, แอมป์ ฯลฯ
ไฟเบอร์เลเซอร์
สเปค
| พารามิเตอร์ | หน่วย | อุปกรณ์ FWDM | ||
| ความยาวคลื่นปฏิบัติการ 1310 ± 50,1490 ± 10, 1550 ± 10 |
นาโนเมตร |
T1550 R1310 / 1490 |
||
| การสูญเสียการแทรก | เดซิเบล | เกียร์: ≤ 0.6 | ||
| การสะท้อนกลับ: ≤ 0.4 | ||||
| การแยกช่องสัญญาณ | เดซิเบล | ≥ 30 | ||
| การแยกช่องสัญญาณสะท้อน | เดซิเบล | ≥ 17 | ||
| PDL | เดซิเบล | ≤ 0.1 | ||
| เสถียรภาพทางความร้อนของความยาวคลื่น | นาโนเมตร / ℃ | ≤ 0.003 | ||
| การสูญเสียการแทรกความมั่นคงความร้อน | เดซิเบล / ℃ | ≤ 0.005 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥ 45 | ||
| พลังงานแสง | mW | ≤ 500 | ||
| อุณหภูมิในการทำงาน | ℃ | -10 ~ +70 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ +85 | ||
| ความชื้นสัมพัทธ์ | % | 5 ~ 95 | ||
| มิติ | มิลลิเมตร | 100x80x10mm | ||
| หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้ 2. ระบุโดยไม่มีตัวเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB ต่อตัวเชื่อมต่อเพิ่มเติม |
||||
ข้อมูลการสั่งซื้อ:
| B | ค | D | E | |
| ความยาวคลื่น | หลอดประเภท | เส้นใยยาว (รวมตัวเชื่อมต่อ) |
เชื่อมต่อ | มิติ |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = อื่น ๆ |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = อื่น ๆ |
05 = 0.5 ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 ± 0.05m X = อื่น ๆ |
00 = ไม่ FP = FC / PC เอฟเอเอฟซี = / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = อื่น ๆ |
5534 = Φ5.5× 34mm 4225 = Φ4.2× 25mm 9021 = 90 × 20 × 10mm X = กำหนดเอง |
1x2 พอร์ต FWDM โมดูล
|
|
