| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x16 DWDM |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

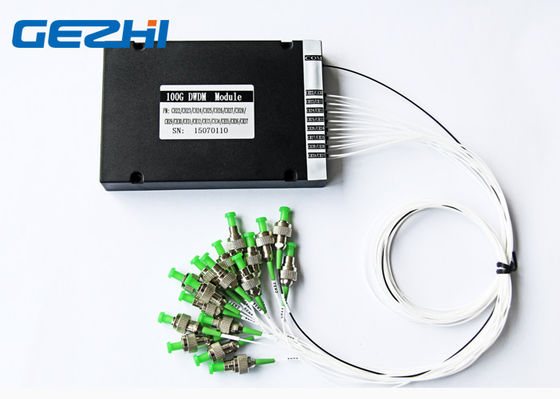

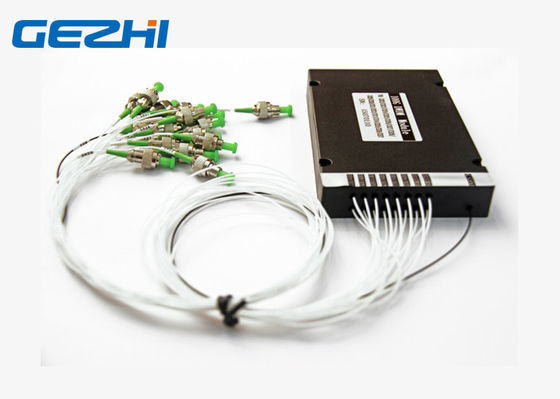

1x16 CH Passive DWDM Mux โมดูล 100 กิกะเฮิร์ตซ์ C22 ~ C37 ความยาวคลื่น FC / APC
แชนเนล DWDM ของ GEZHI ซ้อนทับกับ passband ของช่องสัญญาณ CWDM ในการสูญเสียการแทรกต่ำของ C- แบนด์ 1531 nm และ 1551nm ซึ่งอาศัยอยู่ในพื้นที่ธรรมชาติสำหรับการสูญเสียแสงน้อยในใยแก้วช่วยให้สามารถเข้าถึงเทคโนโลยี DWDM ได้สูงสุดPassive DWDM Mux พร้อมความยาวคลื่น 16 ช่อง C22, C24, C25, C26, C27, C28, C29, C30, C31, C32, C33, C34, C35, C36, C37, C37 บรรจุในกล่อง ABS 120x80x10mm
Passive DWDM Mux มักใช้สำหรับการส่งสัญญาณระยะไกลซึ่งความยาวคลื่นจะถูกรวมเข้าด้วยกันอย่างแน่นหนาเหนือ C-band มากถึง 48 ความยาวคลื่นใน 100GHz ตาราง (0.8nm)มันเป็นโปรโตคอลที่โปร่งใสและเหมาะกับการใช้งานรวมถึง SDH / SONET, 10 / 1G Ethernet, 16/8/4/2 / 1G Fibre Channel, CATV และ FTTX
คุณสมบัติ
การสูญเสียการแทรกซึมทางแสงต่ำ
เทคโนโลยี WDM แบบพาสซีฟที่เชื่อถือได้
ปรับขนาดได้สำหรับเครือข่ายเสียงเรียกเข้า
การออกแบบแบบแยกส่วนที่มีรายละเอียดต่ำ
สอดคล้องกับ RoHS
การประยุกต์ใช้งาน
เครือข่ายระยะไกล
เครือข่ายเมโทร
ระบบ WDM หนาแน่น
ลิงค์ไฟเบอร์ออปติก CATV
การเข้าถึง / เครือข่ายองค์กร
สเปค
| พารามิเตอร์ | หน่วย | 16CH DWDM Mux หรือ Demux | |
| หมายเลขช่อง | - | 16CH | |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | ความยาวคลื่น C22 ถึง C37 | |
| ช่องทางกลางความยาวคลื่น | นาโนเมตร | ITU-T Grid @DWDM | |
| Channel Passband | นาโนเมตร | 0.8 (100Ghz) | |
| การสูญเสียการแทรก @PB | เดซิเบล | <4.8dB หรือ<3.5dB พร้อมกับข้าม | |
| ตรวจสอบ Mux 1% | เดซิเบล | <24.3 | |
| การตรวจสอบ Demux 1% | เดซิเบล | <21.5 | |
| แยก @ ช่องทางที่อยู่ติดกัน | เดซิเบล | > 30 | |
| Isolation @ ช่องที่ไม่ติดกัน | เดซิเบล | > 40 | |
| ระลอก Passband | เดซิเบล | <0.3 | |
| โพลาไรเซชันขึ้นอยู่กับการสูญเสีย | เดซิเบล | <0.3 | |
| การกระจายโหมดโพลาไรซ์ | PS | <0.1 | |
| ทิศทางและการสูญเสียคืน | เดซิเบล | Directivity:> 50 การสูญเสียคืน:> 45 | |
| การจัดการพลังงาน | mW | <500 | |
| เชื่อมต่อ | - | FC / APC หรือกำหนดเอง | |
| ประเภทไฟเบอร์ | - | SMF-28e หรือกำหนดเอง | |
| อุณหภูมิในการทำงาน | ℃ | -5 ~ +75 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ +85 | |
| ขนาดของแพ็คเกจ | มิลลิเมตร | ABS กล่อง 120 * 80 * 18mm หรือกำหนดเอง | |
GEZHI 16 Channel Passive DWDM Mux เป็น Demux Module
|
|
