| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 1x2 โมดูลสวิทช์ |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| เวลาจัดส่ง: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

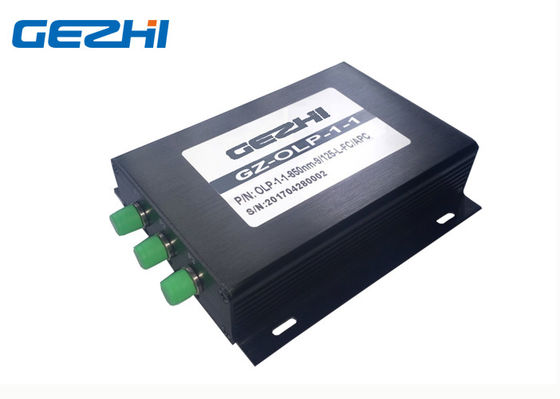

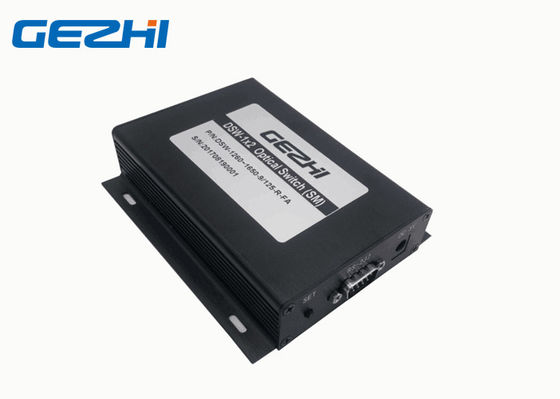

RS-232 ควบคุม 1x2 วิศวกรรมสลับแสงโมดูล 850nm ล็อคออปติกสวิทช์
สวิตช์แสงทางกลของ GEZHI 1x2 เป็นอุปกรณ์ควบคุมเส้นทางแสงชนิดหนึ่งมันสามารถตระหนักถึงการเปลี่ยนเส้นทางแสงใยแก้วนำแสงหลายช่องทางในระบบการส่งผ่านใยแก้วนำแสงมันถูกใช้สำหรับการตรวจสอบเส้นใยหลายช่องทางเลือกแหล่งกำเนิดแสง / เครื่องตรวจจับหลายและการป้องกันเส้นทางใยแก้วนำแสงเป็นต้นนอกจากนี้ยังใช้ในระบบทดสอบการทดสอบเส้นใยแก้วนำแสงสำหรับใยแก้วนำแสง การทดสอบสายเคเบิลกลางแจ้งและระบบตรวจสอบเซ็นเซอร์ออปติคัลเซนเซอร์หลายจุด
โมดูลถูกควบคุมโดยปุ่มและอินเทอร์เฟซ RS-232 และสามารถเลือกเส้นทางออปติคัลโมดูลโดยซอฟต์แวร์ของคอมพิวเตอร์โฮสต์
คุณสมบัติ
การประยุกต์ใช้งาน
เราเตอร์ความยาวคลื่น
การตรวจสอบเครือข่ายออปติคอล
กำหนดค่าได้เพิ่ม / ลดลงมัลติเพล็กเซอร์
สเปค
|
พารามิเตอร์ |
GZ-DSW-1x2 | ||
| ช่วงความยาวคลื่น | นาโนเมตร | 532 ~ 1064nm | 1260 ~ 1650 |
| ความคลาดเคลื่อนในการปฏิบัติการ | นาโนเมตร | 532/650/780/850/980 nm | 1310/1490/1550/1625 นาโนเมตร |
| การสูญเสียการแทรก | เดซิเบล | ประเภท: 0.8 สูงสุด: 1.2 | ตัวอย่าง: 0.6 สูงสุด: 0.8 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥35SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | โวลต์ | 5V / 500mA | |
| โหมดควบคุม | / | ปุ่ม RS232 | |
| ตลอดชีวิต | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
| อุณหภูมิในการจัดเก็บ | ℃ | -40 ~ + 85 | |
| น้ำหนัก | ก. | 16 | |
| มิติ | มิลลิเมตร | (L) × 104.0 (W) × 120.0 (H) 28 | |
หมายเหตุ: การปรับแต่งสามารถใช้ได้
แผนภาพแผง
เส้นทางแสง
| สถานะหนึ่ง | สถานะที่สอง |
|
|
|
ข้อมูลการสั่งซื้อสวิตช์ออปติคัล 1x2
GZ-DSW-1x2-x-XX-XX-XX
|
โหมด |
ความยาวคลื่น |
รูปแบบการควบคุม |
ประเภทไฟเบอร์ |
เชื่อมต่อ |
|
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
FP= FC / PC เอฟเอ= เอฟซี / APC X: อื่น ๆ |
วิดีโอ
|
