| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | FWDM |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| Payment Terms: | T / T, Wester N Union |
3port FWDM ผ่าน 1550nm เลือก 1310 และ 1490nm WDM สำหรับเครือข่าย CATV
GEZHI 3 พอร์ตความยาวคลื่นกรอง Multiplexer (FWDM) T1550nm R1310 และ 1550nm ขึ้นอยู่กับเทคโนโลยีตัวกรองฟิล์มบาง ๆอุปกรณ์มีเส้นทางออพติคัลที่ปราศจากอีพ็อกซี่การสูญเสียการแทรกต่ำอัตราส่วนการสูญเสียสูงความน่าเชื่อถือสูงและความมั่นคงสูง

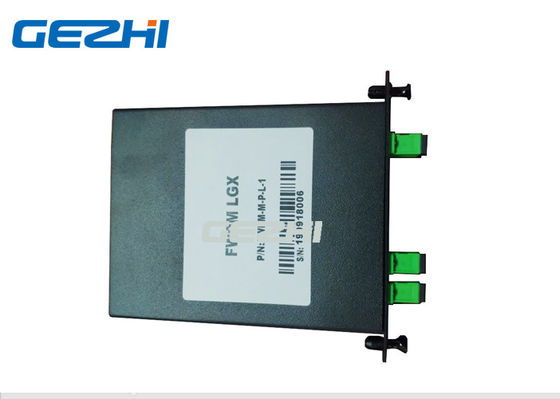

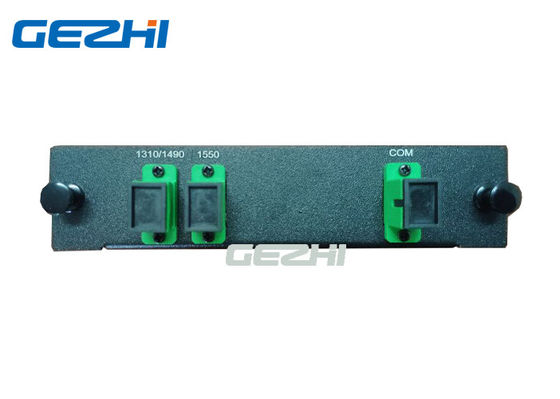

อุปกรณ์ FWDM 3 พอร์ตบรรจุใน LGX คาสเซ็ตพร้อมตัวเชื่อมต่อ SC / APCซึ่งสามารถใช้กับเครือข่าย CATV
คุณสมบัติ
PDL ต่ำ
เป็นไปตามข้อกำหนด RoHS
การสูญเสียการแทรกต่ำ
เส้นทางแสงอีพ็อกซี่ฟรี
การประยุกต์ใช้งาน
CATV
ระบบ WDM
สเปค
| พารามิเตอร์ | หน่วย | อุปกรณ์ FWDM | ||
| ความยาวคลื่นปฏิบัติการ T: ความยาวคลื่นการส่ง R: ความยาวคลื่นการสะท้อน 1310 ± 50,1490 ± 10, 1550 ± 10 1610 ± 10, 1625 ± 25, 1650 ± 20 |
นาโนเมตร | 1 | T1550 R1310 / 1490 | |
| 2 | T1490 R1310 / 1550 | |||
| 3 | T1310 R1490 / 1550 | |||
| 4 | T1550 / 1610 R1310 / 1490 | |||
| 5 | T1550 / 1625 R1310 / 1490 | |||
| 6 | T1625 R1310 / 1490/1550 | |||
| 7 | T1650 R1310 / 1490/1550 | |||
| การสูญเสียการแทรก | เดซิเบล | เกียร์: ≤ 0.6 | ||
| การสะท้อนกลับ: ≤ 0.4 | ||||
| การแยกช่องสัญญาณ | เดซิเบล | ≥ 30 | ||
| การแยกช่องสัญญาณสะท้อน | เดซิเบล | ≥ 17 | ||
| PDL | เดซิเบล | ≤ 0.1 | ||
| เสถียรภาพทางความร้อนของความยาวคลื่น | นาโนเมตร / ℃ | ≤ 0.003 | ||
| การสูญเสียการแทรกความมั่นคงความร้อน | เดซิเบล / ℃ | ≤ 0.005 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | ≥ 45 | ||
| พลังงานแสง | mW | ≤ 500 | ||
| อุณหภูมิในการทำงาน | ℃ | -10 ~ +70 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ +85 | ||
| ความชื้นสัมพัทธ์ | % | 5 ~ 95 | ||
| มิติ | มิลลิเมตร | Φ5.5× 34 | Φ4.2× 25 | 90 × 20 × 10 |
| หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้ 2. ระบุโดยไม่มีตัวเชื่อมต่อและเพิ่มการสูญเสีย 0.2dB ต่อตัวเชื่อมต่อเพิ่มเติม |
||||
ข้อมูลการสั่งซื้อ:
| B | ค | D | E | |
| ความยาวคลื่น | หลอดประเภท | เส้นใยยาว (รวมขั้วต่อ) |
เชื่อมต่อ | มิติ |
|
T15R13 / 14 = T1550 R1310 / 1490 T14R13 / 15 = T1490 R1310 / 1550 T13R14 / 15 = T1310 R1490 / 1550 T15 / 16R13 / 14 = T1550 / 1610R1310 / 1490 X = อื่น ๆ |
25 = 250um 90 = 900um 20: 2000um 30 = 3000um X = อื่น ๆ |
05 = 0.5 ± 0.05m 10 = 1.0m ± 0.05m 15 = 1.5 ± 0.05m X = อื่น ๆ |
00 = ไม่ FP = FC / PC เอฟเอเอฟซี = / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = อื่น ๆ |
5534 = Φ5.5× 34mm 4225 = Φ4.2× 25mm 9021 = 90 × 20 × 10mm X = กำหนดเอง |
|
|
