| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-MFSW-1x16.0 มม |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

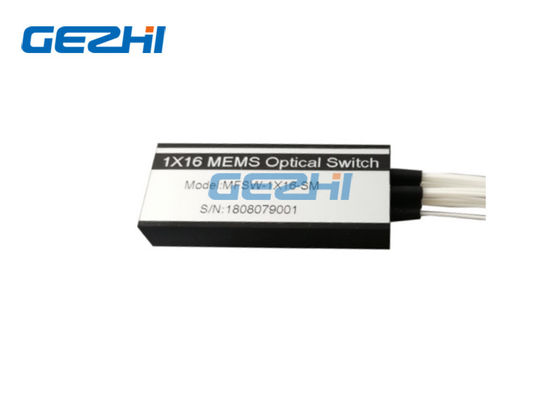

1x16 MEMS โมดูลสวิทช์ออปติคอล
ด้วยการออกแบบตาม MEMS โมดูลสวิตช์ออปติคัล GEZHI Photonics 1x16 MEMS ประสิทธิภาพที่ทนทานในแพ็คเกจขนาดกะทัดรัดเวลาในการเปลี่ยนที่รวดเร็วและอายุการใช้งานมากกว่า 10,000 ล้านทำให้เป็นสวิตช์ออปติคอลที่สมบูรณ์แบบสำหรับการใช้งานด้านการผลิตที่ต้องการMEMS Optical Switch มีให้สำหรับเส้นใยโหมดเดียวโดยมีโมดูล 1x2, 1x4,1x8, 1x12, 1x16 ให้เลือก
คุณสมบัติ
โครงสร้างที่กะทัดรัด
เวลาเปลี่ยนอย่างรวดเร็ว
การสูญเสียการแทรกต่ำ
ความน่าเชื่อถือสูง
การใช้งาน
PON Network
การป้องกัน
เครื่องมือวัด
การตรวจสอบเครือข่าย
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | MFSW-1 × N (N≤16) |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 1260 ~ 1620 สำหรับ SM, 850/1310 สำหรับ MM |
| การสูญเสียการแทรก | เดซิเบล | ≤ 1.0 (ทั่วไป: 0.8) |
| WDL | เดซิเบล | ≤ 0.3 |
| TDL | เดซิเบล | ≤ 0.3 |
| PDL | เดซิเบล | ≤ 0.1 |
| การสูญเสียกลับ | เดซิเบล | SM ≥ 50, MM ≥ 30 |
| Crosstalk | เดซิเบล | SM ≥ 50, MM ≥ 30 |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 |
| เปลี่ยนเวลา | นางสาว | ≤ 8 |
| ความทนทาน | ครั้ง | ≥ 10,000 ล้าน |
| พาวเวอร์ซัพพลาย | วี | DC 5V ± 5% |
| สลับโหมด | ไม่ล็อค | |
| พลังงานแสง | มิลลิวัตต์ | ≤ 500 |
| อุณหภูมิในการทำงาน | ° C | -5 ~ +70 |
| อุณหภูมิในการจัดเก็บ | ° C | -40 ~ +85 |
| ความชื้นในการทำงาน | % | 5 ~ 95 |
| มิติ | มม | 34 × 24 × 11 หรือ 60 × 24 × 11 |
หมายเหตุ: 1. ภายในอุณหภูมิในการทำงานและ SOP ทั้งหมด
2. ไม่รวมขั้วต่อและเพิ่ม 0.3dB IL สำหรับคู่ของขั้วต่อ
หมุด
ข้อมูลจำเพาะ
| ไม่ | สิ่งของ | ข้อมูลจำเพาะ |
| 1 | พาวเวอร์ซัพพลาย | DC 5V ± 5% |
| 2 | การใช้พลังงาน | <500 มิลลิวัตต์ |
| 3 | ควบคุม | UART หรือโหมดขนาน (ระดับ TTL) |
การกำหนดพิน
| พิน | ชื่อสัญญาณ | คำอธิบาย |
| 1 | NC | ไม่มีการเชื่อมต่อภายในทางกายภาพ |
| 2 | VCC | แหล่งจ่ายไฟ (5V) |
| 3 | STROBE | Falling Edge Active (อินพุต) |
| 4 | GND | กราวด์สัญญาณ |
| 5 | D0 | ข้อมูล 0 (อินพุต) |
| 6 | D1 | ข้อมูล 1 (อินพุต) |
| 7 | D2 | ข้อมูล 2 (อินพุต) |
| 8 | D3 | ข้อมูล 3 (อินพุต) |
| 9 | UART TX | UART ส่ง (เอาต์พุต) |
| 10 | UART RX | UART รับ (อินพุต) |
| 11 |
GND
|
กรณีกราวด์ |
| 12 | RDY | พร้อม (เอาต์พุต) ใช้สำหรับการดีบักภายใน |
| 13 | โหมด | 0 = TTL, 1 = UART (อินพุต) |
| 14 | รีเซ็ต | 0 = รีเซ็ต (อินพุต) |
เส้นทางแสง
มิติ
ข้อมูลการสั่งซื้อ
GZ-MFSW-1xN-xx-xx-xx-x
| ประเภท | ช่อง | ความยาวคลื่น | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
| GZ-MFSW |
01 = 1x1 02 = 1x2 ..... 16 = 1x16 ...... |
C = C วง L = L วง O = O วง D = C + L แบนด์ X = อื่น ๆ |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0 มม 30 = 3.0 มม X = อื่น ๆ |
1 = 1 ม 2 = 1.5 ม X = อื่น ๆ |
0 = ไม่มี FP = FC / พีซี FA = FC / APC SP = SC / พีซี SA = SC / APC LP = LC / พีซี LA = LC / APC X = อื่น ๆ |
|
|
