| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 12CH-CWDM |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 5-8 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

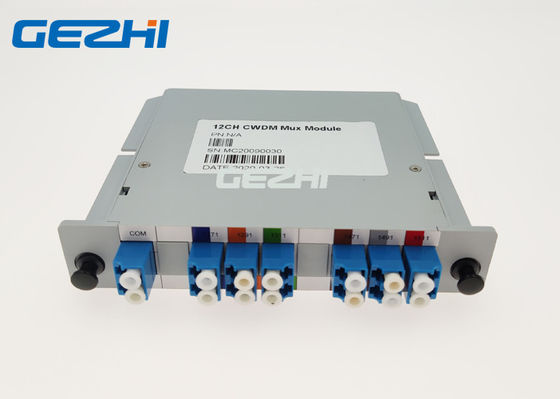

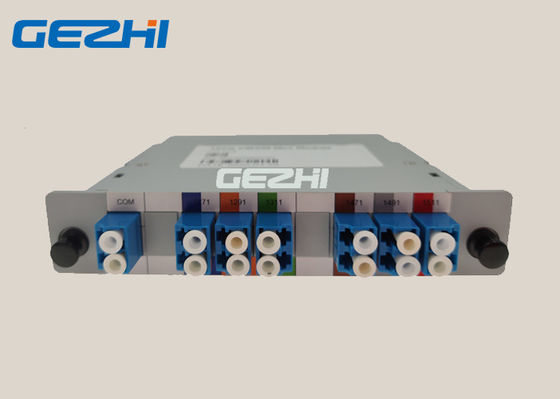

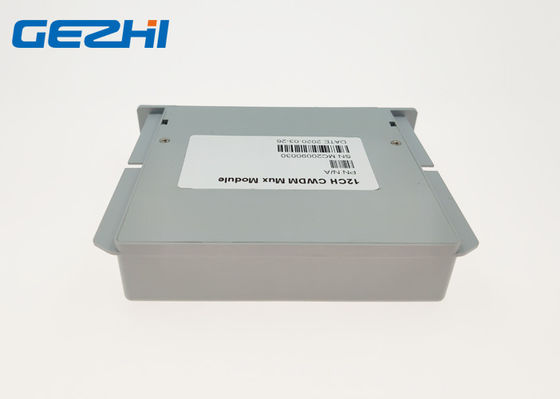

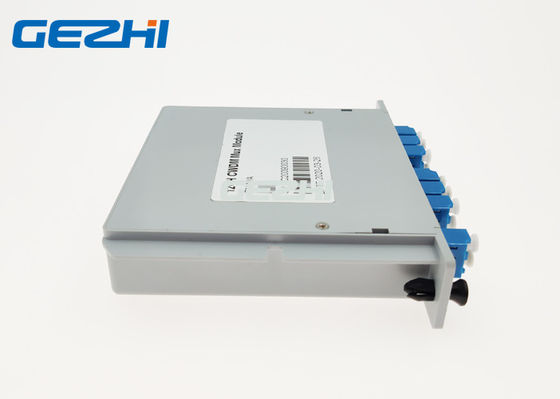

1x12 ช่อง 1271 ~ 1571nm มัลติเพล็กเซอร์กองความยาวคลื่นหยาบ
GEZHI 1x12 มัลติเพล็กเซอร์ Divsion wavelength หยาบใช้เทคโนโลยีตัวกรองแบบฟิล์มบางซึ่งมีความยาวคลื่น 1271nm ถึง 1571nm และบรรจุในกล่องประเภท ABS ชนิดเชื่อมต่อโดยใช้อะแดปเตอร์ LC / UPC1x12มัลติเพล็กเซอร์แบบแบ่งความยาวคลื่นหยาบการส่งผ่านใยแก้วนำแสงเดียวที่มีการสูญเสียการแทรกลิงค์ 3dB เท่านั้นGEZHI 1x12 ช่องมัลติเพล็กเซอร์แบบแบ่งความยาวคลื่นหยาบมีการแยกช่องสัญญาณสูงและสามารถนำมาใช้ในระบบสองทิศทางช่อง 1x12มัลติเพล็กเซอร์แบบแบ่งความยาวคลื่นหยาบโมดูลสามารถใช้เป็นมัลติเพล็กเซอร์หรือเดอมัลติเพล็กเซอร์ซึ่งปลั๊กอินสำหรับอุปกรณ์ 3U Rack Mount
คุณสมบัติ
การสูญเสียการแทรกต่ำ
สองทิศทาง
การแยกสูง
สูงที่เชื่อถือได้และมีเสถียรภาพ
สามารถใส่กับอุปกรณ์ 3U Rackmount
การประยุกต์ใช้งาน
กิจกรรมการผลิต
แอพลิเคชันมือถือ
เครือข่ายใยมืด
เครือข่ายสนับสนุนการออกอากาศ
เครือข่ายวิดีโอแสง
การตรวจสอบสาย
เครือข่าย CWDM
สเปค
|
พารามิเตอร์ |
หน่วย |
1x12 divsion multiplexer ความยาวคลื่นหยาบ | ||
| Mux | demux | |||
| ความยาวคลื่นของช่อง | นาโนเมตร |
1271 ~ 1571nm |
||
|
ความยาวคลื่นกลาง |
นาโนเมตร | ± 0.5 | ||
| ระยะห่างช่อง | นาโนเมตร | 20 | ||
|
Channel Passband |
นาโนเมตร | > 14 | ||
| การสูญเสียการแทรกสูงสุด | เดซิเบล | <3.0 | <3.0 | |
| ระลอกช่อง | เดซิเบล | 0.3 | ||
|
การแยกตัว |
ติดกัน | เดซิเบล | > 30 | |
| ไม่ติดกัน | เดซิเบล | > 40 | ||
|
อุณหภูมิการสูญเสียความเฉื่อย |
เดซิเบล / ℃ |
<0.005 |
||
|
อุณหภูมิความยาวคลื่น |
นาโนเมตร / ℃ |
<0.002 | ||
|
โพลาไรเซชันขึ้นอยู่กับ |
เดซิเบล | <0.1 | ||
|
โหมดโพลาไรซ์ |
เดซิเบล | <0.1 | ||
| การควบคุมทิศทาง | เดซิเบล | > 50 | ||
| ผลตอบแทนการสูญเสีย | เดซิเบล | > 45 | ||
| การจัดการพลังงานสูงสุด | mW | 300 | ||
| อุณหภูมิในการทำงาน | ℃ | -5 ~ + 75 | ||
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ 85 | ||
| ขนาดบรรจุภัณฑ์ | มิลลิเมตร | L130x100x125 | ||
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุด้วยตัวเชื่อมต่อ
ข้อมูลการสั่งซื้อ
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| จำนวนช่อง | ประเภทโมดูล | สายเคเบิลชนิด | เส้นใยยาว | ช่องเสียบอินพุต |
เอาท์พุต เชื่อมต่อ |
|||||||
| CWDM | 01 = 1Channel 02 = 2 ช่อง 03 = 3 ช่อง 04 = 4 ช่อง ...... 16 = 16Channel 17 = 17Channel 18 = 18Channel |
0 = 100x80x10 มม 1 = 142x102x14.5 มม 2 = LGX Box 3 = 19″ 1U Rack X = อื่น ๆ |
00 = ไม่มี 09 = 900um หลอดหลวม 20 = 2.0mm 30 = 3.0mm |
05 = 0.5 10 = 1.0m 15 = 1.5 เมตร 30 = 3.0m 40 = 4.0m 50 = 5.0M ...... |
0 = ไม่มี LP = LC / UPC LA = LC / APC SP = SC / UPC SA = SC / APC FP = เอฟซี / UPC เอฟเอเอฟซี = / APC X = กำหนดเอง |
0 = ไม่มี |
12CH Channel COARSE WAVELENGTH DIVISION MULTIPLEXER Filter Cascading
12CH COARSE WAVELENGTH DIVISION MULTIPLEXER
