รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | สวิตช์บายพาสไฟเบอร์ออปติก | ช่อง: | D2x2 (4x4) |
|---|---|---|---|
| ความยาวคลื่น: | 1310 และ 1550nm | ประเภทการควบคุม: | ล็อค |

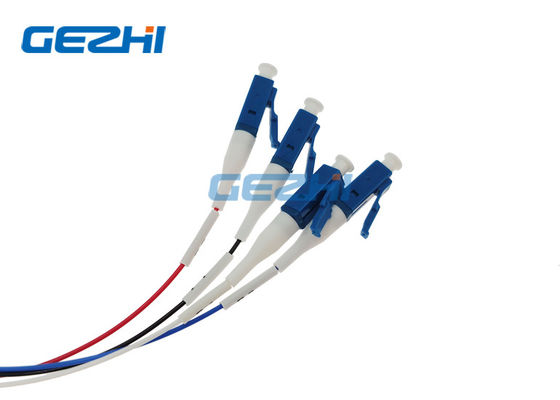

| เชื่อมต่อ: | LC / UPC | ใบสมัคร: | การรวมโมดูลและระบบ |
| แสงสูง: | 4x4 ไฟเบอร์ออปติกสวิทช์บายพาสโมดูลสวิตช์บายพาสแบบล็อค,1550nm สวิตช์แสงแบบล็อคได้,1550nm Latching Optical Switch |
||

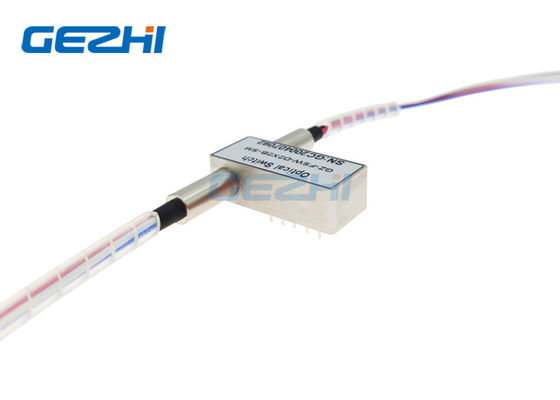

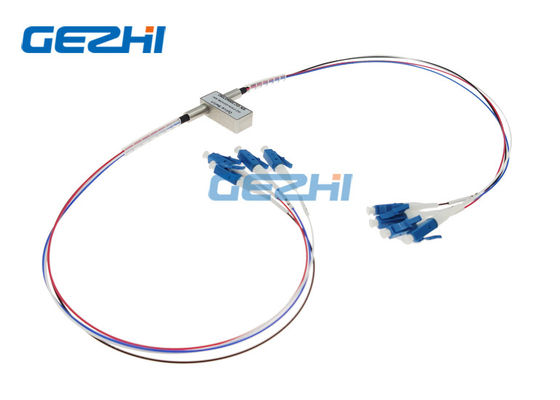

สวิทช์ไฟเบอร์ออปติก 2x2B คู่มินิสวิทช์บายพาสแบบไฟเบอร์ออปติกขนาด 4x4
Dual 2x2B ของ GEZHI ถูกออกแบบมาเพื่อใช้ในเครื่องมือวัดและ เครือข่ายสื่อสารใยแก้วนำแสง.มันมาพร้อมกับ 4 อินพุทและเอาท์พุท 4สวิตช์บายพาสแบบไฟเบอร์ออปติกขนาดเล็ก 4x4 นี้สามารถทำได้โดยใช้การกำหนดค่าทางกลไกแบบออปโตและเปิดใช้งานผ่านสัญญาณควบคุมไฟฟ้าการออกแบบขั้นสูงของสวิตช์ไฟเบอร์ออปติก GEZHI Dual 2x2B ให้ความเสถียรสูงอย่างที่ไม่เคยมีมาก่อนและต้นทุนต่ำที่ไม่มีใครเทียบ
คุณสมบัติ
มีเสถียรภาพสูงและเชื่อถือได้
เวลาเปลี่ยนสั้น
การออกแบบที่กะทัดรัดขนาดเล็ก
การสูญเสียการแทรกต่ำ
ช่วงความยาวคลื่นการทำงานที่กว้าง
การล็อคไม่ปลอดภัยและไม่ล็อค
โหมดเดียวหรือมัลติโหมดเป็นตัวเลือก
การประยุกต์ใช้งาน
การตรวจสอบระบบ
OADM ที่กำหนดค่าได้
เครือข่ายมหานคร
R & D ในห้องปฏิบัติการ
สเปค
| พารามิเตอร์ | หน่วย | GZ-FSW-D2 × 2B | |
| ช่วงความยาวคลื่น | นาโนเมตร | 670 ~ 980 | 1260 ~ 1650 |
| ความยาวคลื่นปฏิบัติการ | นาโนเมตร | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| การสูญเสียการแทรก | เดซิเบล | ตัวอย่าง: 0.8 สูงสุด: 1.2 | ตัวอย่าง: 0.6 สูงสุด: 1.0 |
| ผลตอบแทนการสูญเสีย | เดซิเบล | MM≥30SM≥50 | |
| crosstalk | เดซิเบล | MM≥30SM≥55 | |
| PDL | เดซิเบล | ≤0.05 | |
| WDL | เดซิเบล | ≤0.25 | |
| TDL | เดซิเบล | ≤0.25 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.02 | |
| พาวเวอร์ซัพพลาย | โวลต์ | 3.0 หรือ 5.0 | |
| ตลอดชีวิต | ครั้ง | ≥107 | |
| สลับเวลา | นางสาว | ≤8 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -20 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| น้ำหนัก | ก. | 16 | |
| มิติ | มิลลิเมตร | (L) 27.0 × (W) 12.6 × (H) 8.0 (± 0.2 มม.) สามารถปรับแต่งได้ | |
ข้อมูลการสั่งซื้อ
GZ-FSW-D2x2B-xxx-xxx-XX-XX
| โหมด | ความยาวคลื่น | ประเภทแรงดันไฟฟ้า | รูปแบบการควบคุม | ประเภทไฟเบอร์ | เส้นผ่านศูนย์กลางของเส้นใย | เส้นใยยาว | เชื่อมต่อ |
| S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1,310 / 1550nm X = อื่น ๆ |
3 = 3V 5 = 5V |
L = ล็อค N = ไม่ล็อค |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = อื่น ๆ |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = อื่น ๆ |
1 = 1 เมตร 2 = 1.5 เมตร X = อื่น ๆ |
0 = ไม่มี 1 = FC / PC 2 = เอฟซี / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC |

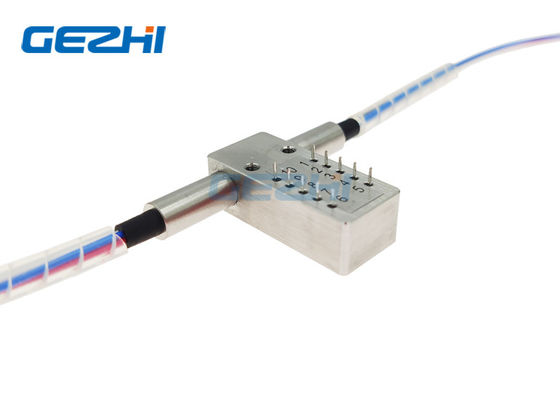

Pins
| รูปแบบการควบคุม | เส้นทางแสง | ไดรฟ์ไฟฟ้า | เซ็นเซอร์สถานะ | ||||||
| D2 × 2B | Light Pin | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non-ล็อค | P1-P3 P1'-P3 ' | - | - | - | - | ปิด | เปิด | เปิด | ปิด |
|
P1-P4, P1'-P4 ' P3-P2, P3'-P2 ' |
V + | - | - | GND | เปิด | ปิด | ปิด | เปิด | |
ติดตั้งระบบไฟฟ้า
| ข้อมูลจำเพาะ | แรงดันไฟฟ้า | ปัจจุบัน | ความต้านทาน |
| 5V Latching | 4.5 ~ 5.5 | 36 ~ 44mA | 125Ω |
| 5V ไม่ใช่การล็อค | 4.5 ~ 5.5 | 26 ~ 32mA | 175Ω |
| 3V Latching | 2.7 ~ 3.3 | 54 ~ 66mA | 50Ω |
| 3V ไม่ล็อค | 2.7 ~ 3.3 | 39 ~ 47mA | 70Ω |
รูปภาพแพคเกจ
