| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-FSW-1x32 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |
1x32 สเต็ปเปอร์มอเตอร์แบบออปติคัลสวิตช์แบบสองทิศทางสวิทช์แบบออปโตเครื่องกล
สวิตช์ออปโตเครื่องกล 1x32 ของ GEZHI ใช้สเต็ปมอเตอร์ความละเอียดสูงเพื่อเชื่อมต่อเส้นใยเข้าด้วยกันได้อย่างน่าเชื่อถือและทำซ้ำได้นอกจากนี้สวิตช์ออพติคอลมอเตอร์ 1x32 เป็นแบบสองทิศทางและสามารถใช้ในทิศทาง 1xN หรือ Nx1มันสามารถตระหนักถึงการเปลี่ยนเส้นทางแสงใยแก้วนำแสงหลายช่องทาง1x32 สเต็ปเปอร์มอเตอร์สวิตช์ออปติคัลมอเตอร์แบบสองทิศทาง Opto-mechanical ได้รับการออกแบบแบบแยกส่วนพร้อมฟังก์ชั่นตรวจสอบตัวเองของวงจรไดรฟ์ใช้สำหรับการเลือกแหล่งกำเนิดแสง / เครื่องตรวจจับหลายตัวการตรวจสอบไฟเบอร์แบบหลายช่องทางและการป้องกันเส้นทางใยแก้วนำแสง ฯลฯ ในระบบส่งผ่านใยแก้วนำแสง
คุณสมบัติ
การสูญเสียต่ำและความน่าเชื่อถือสูง
การออกแบบแบบแยกส่วน
อินเตอร์เฟสแบบขนาน (TTL)
ฟังก์ชั่นการตรวจสอบตนเองของวงจรไดรฟ์
การประยุกต์ใช้งาน
Ring Network
แหล่งกำเนิดแสงหลายแบบ
การเลือกเครื่องตรวจจับ
การทดสอบชิ้นส่วนไฟเบอร์ออปติคอล
การป้องกันเส้นทางใยแก้วนำแสง
การตรวจสอบระยะไกลในเครือข่ายออปติคอล
สเปค
| พารามิเตอร์ | ค่าพารามิเตอร์ |
| แบบ | GZ-FSW-1X32 |
| การสูญเสียการแทรก | ≤0.8เดซิเบล |
| ช่วงความยาวคลื่น | 1260 ~ 1650 นาโนเมตร |
| ทดสอบความยาวคลื่น | 1310/1550 นาโนเมตร |
| ประเภทไฟเบอร์ | SM, 9 / 125um (SMF-28) |
| ผลตอบแทนการสูญเสีย | ≥50เดซิเบล |
| crosstalk | ≥ 70 เดซิเบล |
| PDL | ≤0.05 dB |
| WDL | ≤0.25เดซิเบล |
| TDL | ≤0.25เดซิเบล |
| การทำซ้ำ | ≤0.02เดซิเบล |
| ตลอดชีวิต | > 107 |
| เปลี่ยนเวลา | ≤8 ms (ช่องสัญญาณที่อยู่ติดกัน) |
| พลังงานออปติก | ≤500มิลลิวัตต์ |
| เชื่อมต่อ | เอฟซี / PC |
| โหมดควบคุม | TTL |
| แหล่งจ่ายไฟทำงาน | 5V / 500 mA |
| ผลิตภัณฑ์ | 135 x 64 x 46 |
| อุณหภูมิในการทำงาน | -20 ℃ถึง +70 ℃ |
| อุณหภูมิในการทำงาน | -40 ℃ถึง +85 ℃ |
หมายเหตุ: 1. สามารถปรับแต่งได้
สวิตช์ออปติคัลมอเตอร์ขนาด 1x32 ของ GEZHI นั้นเป็นเทคโนโลยีสวิตช์ไฟเบอร์แบบไฟเบอร์โดยตรงซึ่งทำงานโดยการชี้เส้นใยหนึ่งไปยังอีกเส้นใยหนึ่งสิ่งนี้สามารถทำได้โดยการใช้มอเตอร์สเต็ปละเอียดสูงเพื่อหมุนและชี้เส้นใยทั่วไปไปยังไฟเบอร์เอาท์พุทที่เลือกได้อย่างแม่นยำ
ข้อมูลจำเพาะของพิน
| ขั้วต่อตัวผู้ DB-15 | |||
| หมายเลขพิน | I / O | สัญญาณ | ลักษณะ |
| 2 | อินพุต | D0 |
D0 ~ D5 คือการเลือกช่อง Bit0 ~ Bit5, D0 ต่ำ, D5 สูง |
| 3 | อินพุต | D1 | |
| 4 | อินพุต | D2 | |
| 5 | อินพุต | D3 | |
| 6 | อินพุต | D4 | |
|
11 |
อินพุต |
RESET |
TTL, รีเซ็ตระดับต่ำเป็นช่อง 0 ระดับสูงหมายความว่าบิตการเลือกช่องสัญญาณมีผล |
| 7 | ออก | READY | TTL พร้อม (สูง = ไม่พร้อมต่ำ = พร้อม) |
| 8 | ออก | ข้อผิดพลาด | TTL ข้อผิดพลาดหรือความล้มเหลว (สูง = ข้อผิดพลาดต่ำ = ไม่มีข้อผิดพลาด) |
| 1,9 | อำนาจ | GND | พื้น |
| 12 | อำนาจ | VCC1 | แหล่งจ่ายไฟมอเตอร์± 5.0% 5 VDC (สูงสุด 500mA) |
| 15 | อำนาจ | VCC2 | 5.0 ± 5% VDC แหล่งจ่ายไฟวงจร (สูงสุด 50mA) |
| 4,6,7,8,10,13,14 | อร์ทแคโรไลนา | อร์ทแคโรไลนา | ตำแหน่งว่าง |

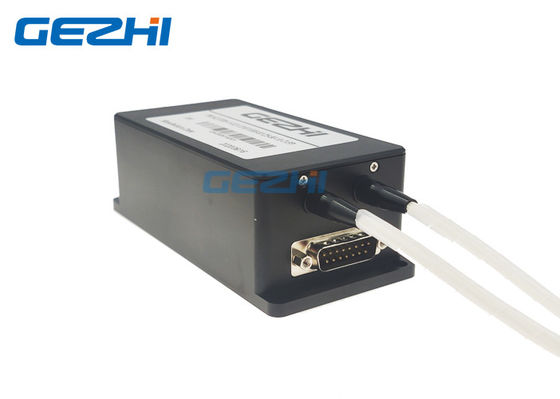

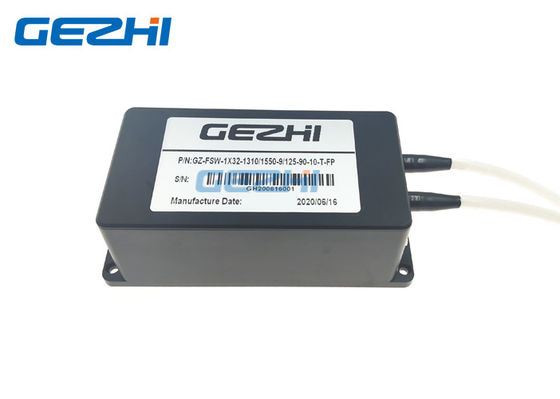

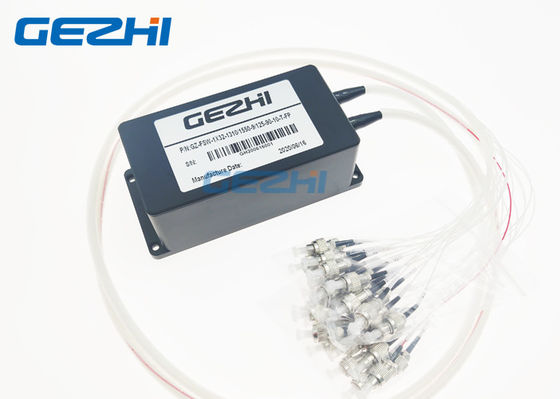

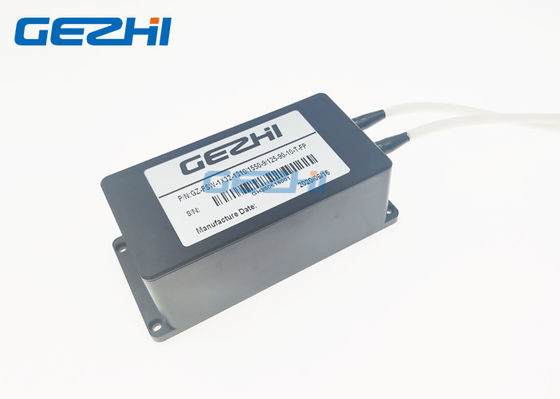

ภาพสวิตช์ออปติคอล 1x32
|
