| ชื่อแบรนด์: | Gezhi or OEM |
| เลขรุ่น: | อุปกรณ์ GZ-1550nm FWDM |
| MOQ: | 1 ชิ้น |
| ราคา: | USD >= 1 pieces $7 |
| เวลาจัดส่ง: | 7 วัน |
| เงื่อนไขการจ่ายเงิน: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
รายละเอียดสินค้า

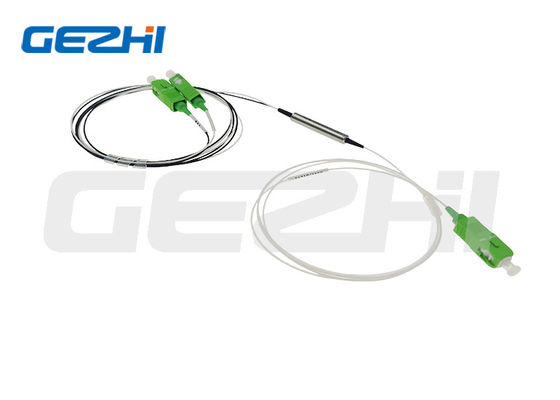

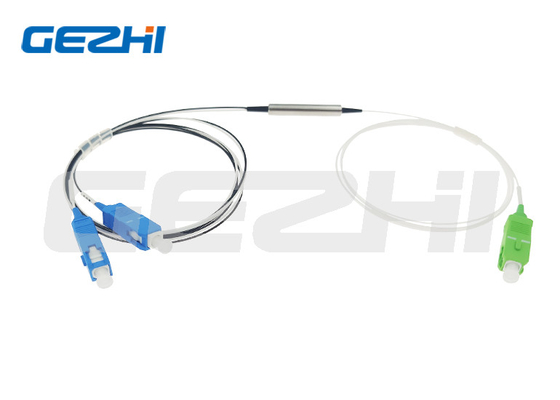

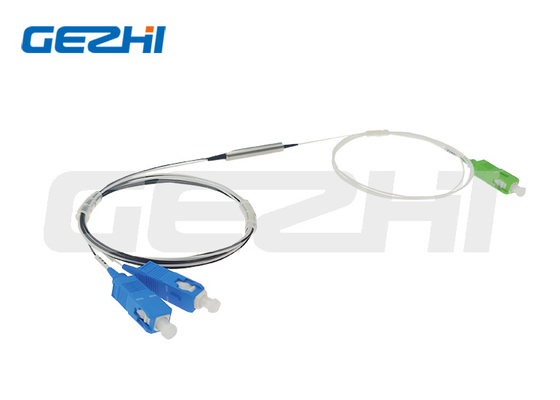

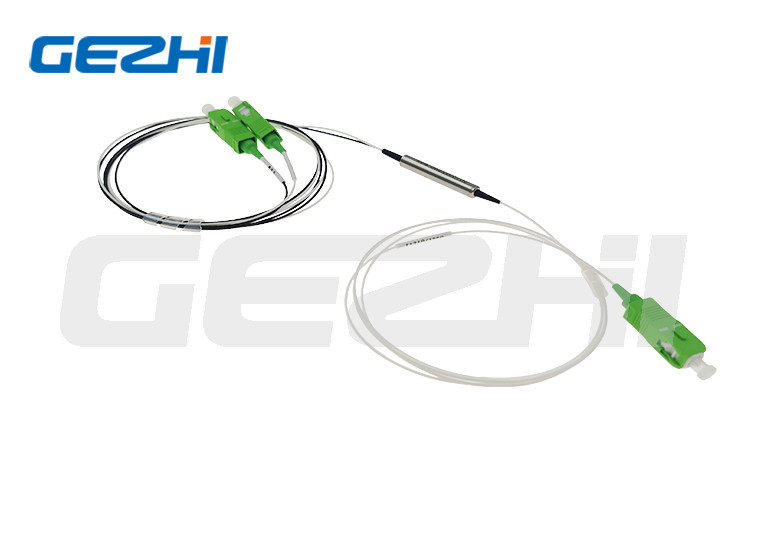

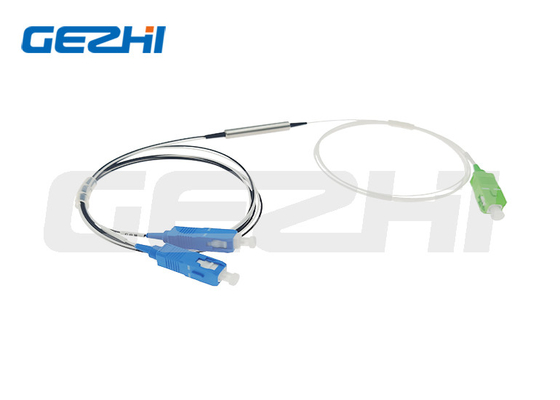

1x2 FWDM อุปกรณ์ T1550R1310/1490nm เหล็กหลอด 1 เมตรไม่มีขั้วต่อ gpon fwdm
โมดูล FTTX Filter WDM ที่ใช้กันอย่างแพร่หลายใน EDFA, แอมพลิฟายเออร์ Raman, เครือข่าย WDM และเครื่องมือวัดใยแก้วนำแสงใช้เทคโนโลยี Thin Film Filter (TFF) อุปกรณ์จะรวมหรือแยกแสงที่ความยาวคลื่นต่างกันในช่วงความยาวคลื่นกว้าง สามารถขยายขีดความสามารถของเส้นใยเดี่ยวเพื่อให้เกิดการสื่อสารแบบสองทิศทาง เพื่อใช้กันอย่างแพร่หลายในการอัพเกรดและขยายเครือข่ายออปติก หรือแนะนำธุรกิจที่ครอบคลุมใหม่ ฯลฯ
GEZHI Photonics นำเสนออุปกรณ์กรองมัลติเพล็กซ์แบบแบ่งความยาวคลื่น (WDM) ตามตัวกรอง ซึ่งปรับแต่งให้เหมาะกับแถบความยาวคลื่นเฉพาะสำหรับการใช้งานพิเศษของคุณ ดังที่คุณอาจทราบแล้วว่าระบบ GEPON นั้นใช้งานได้บน 1310/1490 ดังนั้นสัญญาณ CATV ที่นี่จึงถูกส่งผ่านไฟเบอร์เดียวกันโดยใช้ 1550 นาโนเมตร และ FWDM เป็นสถานที่ที่ทั้งหมดนี้ "ผสมปนเป"
ข้อมูลจำเพาะ
| พิมพ์ | FWDM | |
| ความยาวคลื่นปฏิบัติการ T: ความยาวคลื่นในการส่ง R: ความยาวคลื่นสะท้อน 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
นาโนเมตร | T1550 R1310/1490 |
| T1490 R1310/1550 | ||
| T1310 อาร์1490/1550 | ||
| T1550/1610 อาร์1310/1490 | ||
| T1550/1625 อาร์1310/1490 | ||
| T1625 R1310/1490/1550 | ||
| T1650 R1310/1490/1550 | ||
| การสูญเสียการแทรกการส่งผ่าน | เดซิเบล | ≤0.80 |
| การสูญเสียการแทรกการสะท้อน | เดซิเบล | ≤0.60 |
| การแยกช่องสัญญาณส่ง | เดซิเบล | ≥30 |
| การแยกช่องสะท้อนแสง | เดซิเบล | ≥17 |
| พีดีแอล | เดซิเบล | ≤0.1 |
| เสถียรภาพทางความร้อนของความยาวคลื่น | นาโนเมตร/℃ | ≤0.003 |
| การสูญเสียการแทรกเสถียรภาพทางความร้อน | เดซิเบล/℃ | ≤0.005 |
| ทิศทาง | เดซิเบล | ≥55 |
| กลับขาดทุน | เดซิเบล | ≥45 |
| อุณหภูมิในการทำงาน | ℃ | -20~+70 |
| อุณหภูมิในการจัดเก็บ | ℃ | -40~+85 |
หมายเหตุ: 1. สามารถปรับแต่งได้
2. ระบุโดยไม่มีตัวเชื่อมต่อ และเพิ่มการสูญเสียเพิ่มเติม 0.2dB ต่อตัวเชื่อมต่อ
รายละเอียดสินค้า
ผ่าน (ส่ง) ช่อง: 1550nm
ช่องสะท้อนแสง: 1310nm และ 1490nm
การแยกสูง ความน่าเชื่อถือ และการแยกช่องสัญญาณ
การสูญเสียการแทรกต่ำและความน่าเชื่อถือด้านสิ่งแวดล้อมที่ดีเยี่ยม
เป็นไปตามข้อกำหนด RoHS
ประเภทแพ็คเกจ
แพ็คเกจหลอดแก้วสำหรับไฟเบอร์เปลือย 250um
แพ็คเกจท่อเหล็กสำหรับไฟเบอร์เปลือย 250um และไฟเบอร์ 900um
กล่อง ABS สำหรับไฟเบอร์ 900um, 2.0 มม. และ 3.0 มม
หมายเหตุ: ไฟเบอร์เปลือยขนาด 250um นั้นบางเกินไปที่จะติดตั้งขั้วต่อ
การเขียนแบบเครื่องกล
ภาพ A สำหรับ T13/R15, T14/R1315, T1415/R13 FTTX Filter WDM
ภาพ B สำหรับ T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX Filter WDM
|
|
