| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-CWDM-MUX |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | T/T, Western Union |
18CH CWDM Module 1270-1610nm 1U LGX 2 สล็อตขนาดครึ่งใน 1 แคสเท็ต
คําอธิบายสินค้า
โมดูล CWDM Mux Demux ของ Gezhi โมดูล CWDM Mux / Demux เป็นเส้นใยแบบเดียวหรือแบบสองแบบเพื่อขยายความกว้างของแบนด์วิด WDM ทั้งหมด
มีความมั่นคงและความน่าเชื่อถือสูง และมีขนาดแพ็คเกจที่คอมแพคต์ ความยาวคลื่นในการทํางานของมันคือจาก 1270nm ถึง 1610nm ((1261nm-1611nm) ซึ่งมีช่อง 18 ช่องที่มีระยะช่อง 20nm
ประเภทนี้เป็นการออกแบบที่คอมแพคมากใน 1U Rack ด้วย 2-Slot ครึ่งขนาด LGX Cassette Single Fiber LC / UPC 1270nm-1610nm 18CH CWDM Mux Demux
ซีรี่ย์ Gezhi CWDM Mutiplexer
* อุปกรณ์ CWDM เดี่ยวเปล่าบรรจุในท่อกระจกหรือท่อเหล็กไร้ขัด
*ชนิดกล่อง ABS ถึง 16 ช่องหรือ 18 ช่อง
* สแตนดาร์ด 19" 1U ราคมอนท์
ลักษณะ
* การสูญเสียการใส่ที่ต่ํามาก
* ความโดดเดี่ยวสูง
* ความน่าเชื่อถือและความมั่นคงสูง
* PDL ต่ํา
* การออกแบบที่คอมแพค
* ความเหมือนกันทางช่องต่อช่องที่ดี
* ความยาวคลื่นในการทํางานที่กว้าง: 1270nm-1610nm (1261nm~1611nm)
* อุณหภูมิการทํางาน: -20 ~ + 70 °C
* อุตสาหกรรม อุณหภูมิการทํางาน: -40 ~ + 80 °C
รายละเอียดสินค้า
| ปริมาตร | ช่อง 4 | ช่อง 8 | ช่อง 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| ความยาวคลื่นช่องทาง (nm) | 1270 ~ 1610 | ||||||
| ความแม่นยําของคลื่นกลาง (nm) | ± 05 | ||||||
| ระยะทางช่องทาง (nm) | 20 | ||||||
| สายผ่านช่อง (@-0.5dB ความกว้างแบนด์ (nm) | >13 | ||||||
| ความสูญเสียการใส่ (dB) | ≤ 1.2 | ≤ 25 | ≤3.1 | ||||
| ความเหมือนกันของช่องทาง (dB) | ≤0.5 | ≤ 1.0 | ≤ 1.5 | ||||
| ช่อง Ripple (dB) | 0.3 | ||||||
| การแยกแยก (dB) | ใกล้เคียง | ไม่มี | >30 | ไม่มี | >30 | ไม่มี | >30 |
| ไม่ติดกัน | ไม่มี | >40 | ไม่มี | >40 | ไม่มี | >40 | |
| ความรู้สึกต่ออุณหภูมิการสูญเสียความอ่อนแอ (dB/°C) | <0.005 | ||||||
| การเปลี่ยนแปลงอุณหภูมิความยาวคลื่น (nm/°C) | <0.002 | ||||||
| ความสูญเสียที่ขึ้นอยู่กับการขั้วโลก (dB) | <0.1 | ||||||
| การกระจายสภาพโพลเรชั่น | <0.1 | ||||||
| การกํากับ (dB) | > 50 | ||||||
| ความสูญเสีย (dB) | > 45 | ||||||
| พลังงานขบวนการสูงสุด (mW) | 500 | ||||||
| อุณหภูมิการทํางาน (°C) | -20~+70 | ||||||
| อุณหภูมิการเก็บรักษา (°C) | -40 ~ 85 | ||||||
| ขนาดของบรรจุ (mm) | L100 x W80 x H10 หรือ L140xW100xH15 | ||||||
การใช้งาน
* ระบบ CWDM
* เพิ่ม/ลด
* เครือข่าย PON
* CATV ลิงค์
ความสอดคล้อง
* เทลคอร์เดีย GR-1209-CORE-2001
* เทลคอร์เดีย GR-1221-CORE-1999
* RoHS

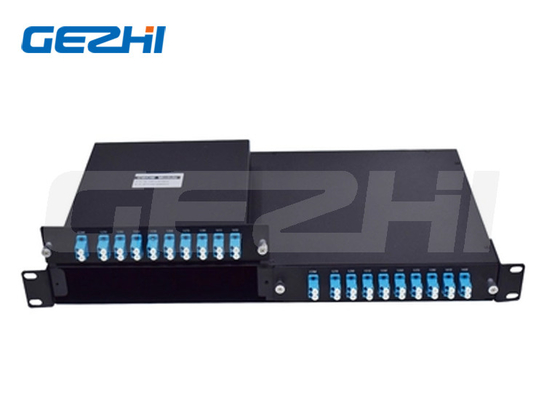

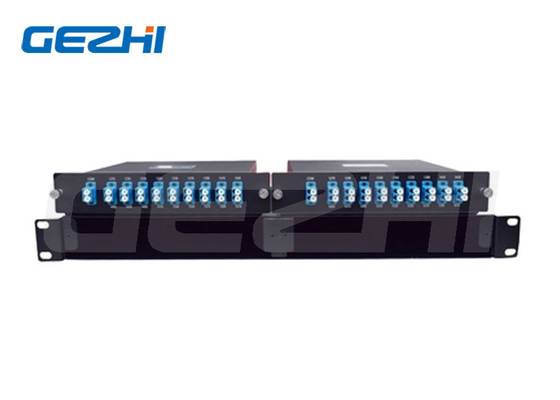

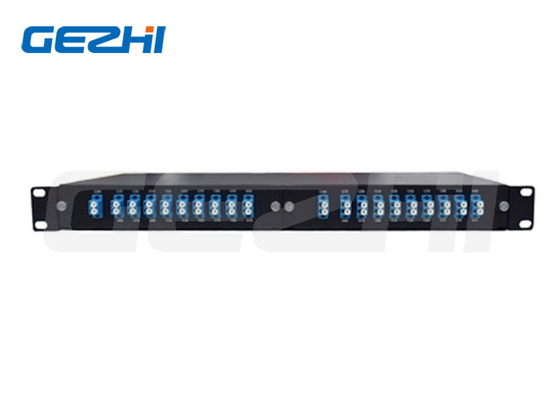

รายละเอียด ภาพ
ข้อมูลการสั่งซื้อ
| การตั้งค่า GZ | จํานวนช่องทาง | ช่อง 1 | ประเภทเส้นใย | ความยาวของเส้นใย | เครื่องเชื่อมเข้า/ออก |
|
GZ-Gezhi M=มักซ์ D = Demux O=OADM
|
04=4 ช่องทาง 08=8 ช่องทาง 16=16 ช่องทาง 18=18 ช่องทาง ...... |
27=1270nm ...... |
1=เส้นใยเปล่า 2=900um ท่อลอย 3=2mm เคเบิล 4=3 มิลลิเมตร |
1=1m 2=2m S=ระบุ |
0 = ไม่มี ...... |
|
|
