| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | 100G QSFP28 ZR 1310nm 80Km |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | ที/ที, เวสเทิร์นยูเนี่ยน |

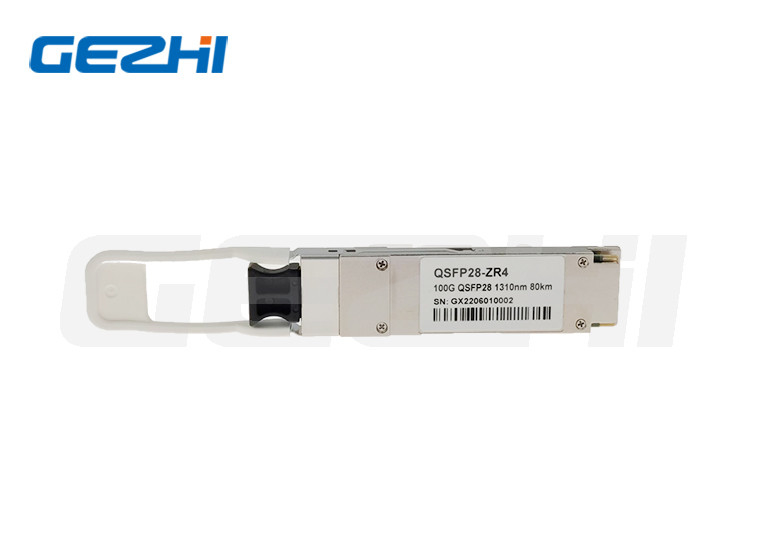

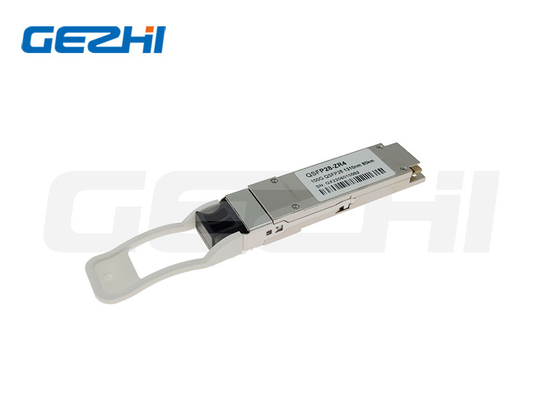

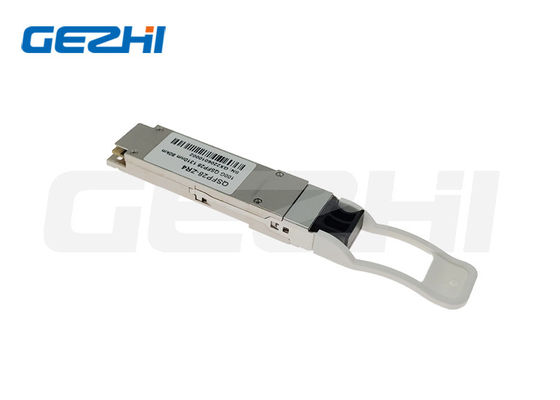

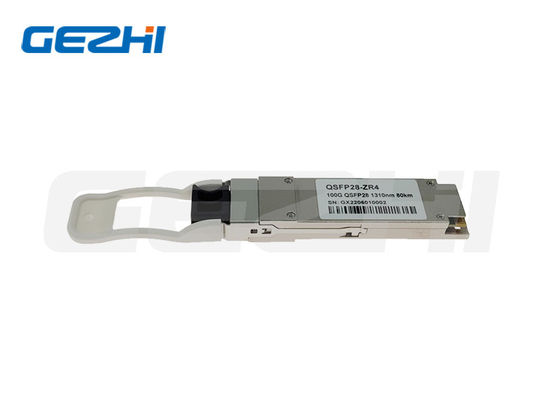

โมดูลตัวรับแสง 100G QSFP28 ZR 1310nm 80Km ที่เข้ากันได้สูง
คําอธิบาย
Gezhi Photonics 100G QSFP28 ZR4 ได้ถูกออกแบบมาสําหรับการประสานงานทางออปติกส์ 80 กม.เครื่องรับแสง 4 เลน และโหลดบริหารโมดูล รวมถึง 2 สายต่อเนื่องสัญญาณทางออปติกส์ถูกหลากหลายไปยังไฟเบอร์แบบเดียวผ่านเครื่องเชื่อม LC มาตรฐานของอุตสาหกรรม
ลักษณะ
การใช้งาน
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | Vcc | - 03 | 3.6 | V | |
| ระยะอุณหภูมิในการเก็บรักษา | Ts | - 40 | 85 | °C | |
| ความชุ่มชื้น | RH | 15 | 85 | % | |
| ขั้นต่ําความเสียหาย, ทุกเลน | THd | 6.5 | dBm |
สภาพการทํางานที่แนะนํา
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ระยะอุณหภูมิการทํางานกรณี | Tc | 0 | - | 70 | °C |
| ความดันไฟฟ้า | Vcc | 3.14 | 3.3 | 3.47 | V |
| ระยะทางเชื่อมต่อกับ G652 | P | - | - | 80 | กม. |
| อัตราข้อมูล | BR | - | 25.78125 | - | Gbps |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ |
| การสูญเสียพลังงาน | 6.5 | W | ||||
| กระแสไฟฟ้า | Icc | 1.8759 | A | สภาพคงที่ | ||
| เครื่องส่งสัญญาณ | ||||||
| อัตราการส่งข้อมูล ทุกเส้นทาง | 25.78125 | Gbps | ||||
| ความดันความแตกต่าง pk-pk | Vpp | 900 | mV | ในระดับ 1 MHz | ||
| ความดันแบบปกติ | Vcm | - 350 บาท | 2850 | mV | ||
| ระยะเวลาการเปลี่ยนแปลง | Trise/Tfall | 10 | ps | 20% ~ 80% | ||
| ความไม่ตรงกันของความต้านทานการตัดต่าง | 10 | % | ||||
| ความกว้างตา | EW15 | 0.46 | UI | |||
| ความสูงของตา | EH15 | 95 | mV | |||
| เครื่องรับ | ||||||
| อัตราการส่งข้อมูล ทุกเส้นทาง | 25.78125 | Gbps | ||||
| ความไม่ตรงกันของความต้านทานการตัดต่าง | 10 | % | ในระดับ 1 MHz | |||
| การสวิงความแรงกดออกความแตกต่าง | โวท, pp | 900 | mV | |||
| เสียงแบบปกติ, RMS | Vrms | 17.5 | mV | |||
| ระยะเวลาการเปลี่ยนแปลง | Trise/Tfall | 12 | ps | 20% ~ 80% | ||
| ความกว้างตา | EW15 | 0.57 | UI | |||
| ความสูงของตา | EH15 | 228 | mV | |||
คุณสมบัติทางแสง
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | หมายเหตุ |
| คุณลักษณะของตัวส่ง | ||||||
| อัตราการส่งสัญญาณต่อเส้นทาง | 25.78125 | GBd | 1 | |||
| ความยาวคลื่นศูนย์กลางลาน (ระยะ) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| อัตราการยับยั้งแบบด้านข้าง | SMSR | 30 | - | - | dB | |
| พลังการเปิดตัวโดยเฉลี่ย | PTOTAL | 8.0 | 12.5 | dBm | ||
| พลังการเปิดตัวเฉลี่ย ทุกเส้นทาง | POUT | 2.0 | 6.5 | dBm | ||
|
ความแตกต่างในพลังการเปิดระหว่าง สองเลนใด ๆ ((เฉลี่ยและ OMA) |
- | 3 | dBm | |||
| พลังการเปิดเฉลี่ยของเครื่องส่ง OFF, ทุกเลน | POFF | - | - | - 30 | dBm | |
| อัตราการสูญหาย | รพ.ด่วน | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| ความอดทนความสูญเสียทางแสง | 20 | dB | ||||
| ส่งความคิด | RFL | - | - | - 12 | dB | |
| ขอบหน้ากาก | 5 | * | * | % | ||
|
การกําหนดหน้ากากตา {X1,X2,X3,Y1,Y2,Y3} |
{0}25,0.4,0.45,0.25,0.28,0.4} | |||||
| คุณลักษณะของตัวรับ | ||||||
| อัตราการส่งสัญญาณต่อเส้นทาง | 25.78125 | GBd | ||||
| ความยาวคลื่นศูนย์กลางลาน (ระยะ) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| พลังการรับเฉลี่ยในแต่ละเลน | THd | - 28 | - 7 | dBm | 1 | |
| พลังการรับ, ทุกเลน ((OMA) | - 7 | dBm | ||||
| ความสะท้อนของตัวรับ | ซีโนมา1 | - 26 | dB | 1 | ||
| ความรู้สึกของตัวรับ ค่าเฉลี่ย, ทุกเลน | ซีโนมา2 | - 28 | dBm | 2 | ||
|
เครื่องรับไฟฟ้า 3 dB ความถี่ ทุกเส้นทาง |
LOSA | 31 | กิโลกรัม | |||
| ขั้นต่ําความเสียหาย, ทุกเส้นทาง | LOSD | 6.5 | dBm | |||
| รายละเอียด | LOSH | - 40 | dBm | |||
| LOS Deassert | - 29 | dBm | ||||
| LOS Hysteresis | 0.5 | dB | ||||
|
|
