| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | GEZHI-DWDM OADM |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

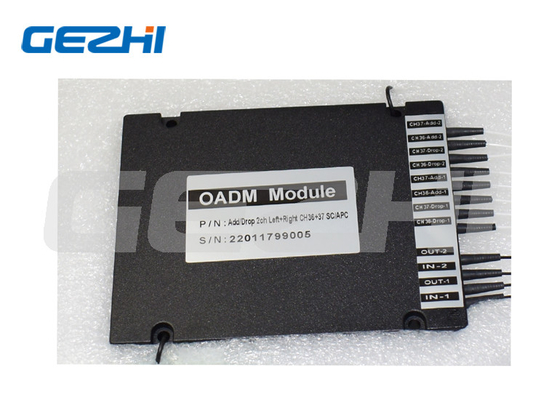

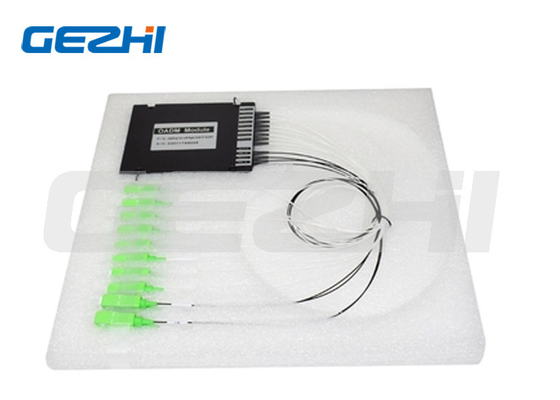

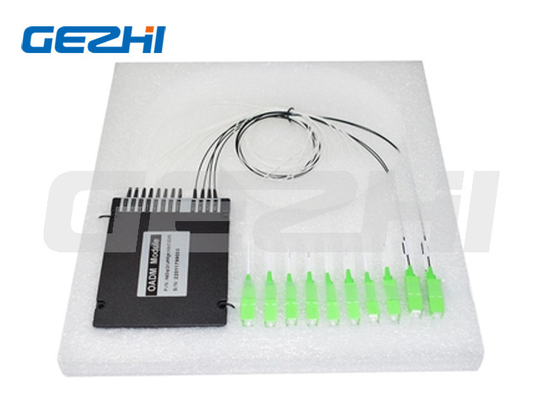

โมดูลไฟเบอร์ออปติกคู่ DWDM OADM พร้อมอินเตอร์เฟส SC/APC
คำอธิบายผลิตภัณฑ์
DWDM Optical Add/Drop Multiplexer (OADM) เป็นอุปกรณ์ออปติคัลแบบพาสซีฟที่ใช้ในเครือข่าย WDM สำหรับเพิ่มและวางหนึ่ง/หลายช่องสัญญาณ DWDM 100 GHz ใน C-band ลงในเส้นใยหนึ่งหรือสองเส้น ในขณะที่ปล่อยให้ความยาวคลื่นที่เหลือข้ามไปยังปลายทางที่ต้องการการใช้เทคโนโลยี DWDM สามารถเพิ่มความสามารถ WDM ที่มีประสิทธิภาพให้กับเครือข่ายที่มีอยู่และเครือข่ายใหม่ และขยายระยะการส่งสัญญาณแสง
โมดูล DWDM OADM มีให้เลือกทั้งแบบด้านเดียว (ตะวันออกหรือตะวันตก) และแบบสองด้าน (ตะวันออกและตะวันตก)เมื่อวางยูนิต MUX/DeMUX ที่ตรงกันที่ปลายแต่ละด้านของลิงก์ออปติคัล ทำให้สามารถรวมช่องข้อมูลหลายช่องและส่งผ่านไฟเบอร์โหมดเดียวได้โมดูล OADM แบบพาสซีฟสามารถเพิ่มหรือลดช่องข้อมูลได้สูงสุด 4 ช่องที่จุดใดก็ได้ตามลำตัว
คุณสมบัติ
การสูญเสียการแทรกต่ำ
ครอสทอล์คต่ำ
ความเสถียรและความน่าเชื่อถือสูง
ปราศจากอีพ็อกซี่บนเส้นทางแสง
แอพพลิเคชั่น
การตรวจสอบสาย
เครือข่าย DWDM
โทรคมนาคม
OADM ที่กำหนดค่าได้
ผลงาน
| พารามิเตอร์ | หน่วย | 1ช | 2ช | 4ช | 8ช | |||||
| เพิ่ม | หยด | เพิ่ม | หยด | เพิ่ม | หยด | เพิ่ม | หยด | |||
| ความยาวคลื่นของช่อง | นาโนเมตร | ตารางไอทียู | ||||||||
| ระยะห่างช่อง | กิกะเฮิรตซ์ | 100 หรือ 200 | ||||||||
| Channel Passband (@-0.5dB แบนด์วิดธ์) | นาโนเมตร | >0.3 | ||||||||
| การสูญเสียการแทรก | เดซิเบล | <0.9 | <1.2 | <1.5 | <2.8 | |||||
| บริการพิเศษ | / | มีจอภาพหรือ 1310nm | ||||||||
| ช่องระลอก | เดซิเบล | 0.5 | ||||||||
| การแยกตัว | ที่อยู่ติดกัน | เดซิเบล | >30 | >30 | >30 | >30 | >30 | >30 | >30 | >30 |
| ไม่ติดกัน | เดซิเบล | >40 | >40 | >40 | >40 | >40 | >40 | >40 | >40 | |
| ความไวต่ออุณหภูมิการสูญเสียความเฉื่อย | เดซิเบล/℃ | <0.005 | ||||||||
| การเปลี่ยนอุณหภูมิของความยาวคลื่น | นาโนเมตร/℃ | <0.002 | ||||||||
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน | เดซิเบล | <0.1 | ||||||||
| การกระจายโหมดโพลาไรซ์ | เดซิเบล | <0.1 | ||||||||
| ทิศทาง | เดซิเบล | >50 | ||||||||
| ส่งคืนการสูญเสีย | เดซิเบล | >45 | ||||||||
| การจัดการพลังงานสูงสุด | เมกะวัตต์ | 300 | ||||||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | ||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~85 | ||||||||
| มิติแพ็คเกจ | มม | L80xW60xH12หรือ L100xW80xH10 | L120xW80xH18 | L141xW115xH18 | ||||||
หมายเหตุ:1.มีข้อกำหนดที่กำหนดเอง
ระบุไม่มีขั้วต่อ ถ้ามีขั้วต่อ IL จะเพิ่ม 0.2dB
ข้อมูลการสั่งซื้อ
| ดับเบิลยูดีเอ็ม | จำนวนช่อง | การกำหนดค่า | ประเภทโมดูล | ประเภทสายเคเบิล | ความยาวไฟเบอร์ | ตัวเชื่อมต่อ |
|
อปท 1=100ก 2=200ก |
01=1ช่อง 02=2 ช่อง 03=3 ช่อง 04=4 ช่อง ...... 16=16ช่อง 17=17ช่อง 18=18ช่อง |
SS = ใยเดี่ยวตะวันตกหรือตะวันออก SD=เส้นใยเดี่ยวตะวันตกและตะวันออก DS=Dual Fiber ตะวันตกหรือตะวันออก DD=Dual Fiber ตะวันตกและตะวันออก |
A1=กล่อง ABS 100x80x10mm A2=กล่องพลาสติก ABS 120x80x18mm A3=กล่องเอบีเอส 140x115x15มม L1=LGX 129*29*130มม L2=ใส่ LGX ในแร็ค 2 ช่อง L4=LGX ใส่ในแร็ค 4 ช่อง R1=19" แร็ค 1 U R2=2slot 19″1U แร็ค R4=4slot 19″1U แร็ค S=ระบุ |
09=900um ท่อหลวม 20=2.0มม 30=3.0มม |
05=0.5ม 10=1.0ม 15=1.5ม S=ระบุ |
00=ไม่มี LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=เอฟซี/ยูพีซี FA=เอฟซี/เอพีซี S=ระบุ |
วิดีโอ
|
|
