| Brand Name: | GEZHI or OEM |
| เลขรุ่น: | 3 พอร์ตวงจรหมุนเวียนพลังงานสูง |
| MOQ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| Payment Terms: | T / T, เวสเทิร์นยูเนี่ยน |

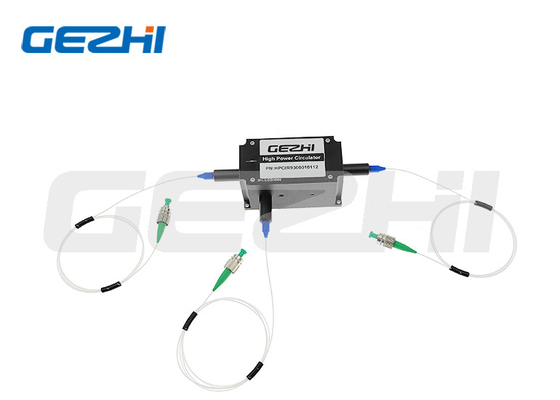

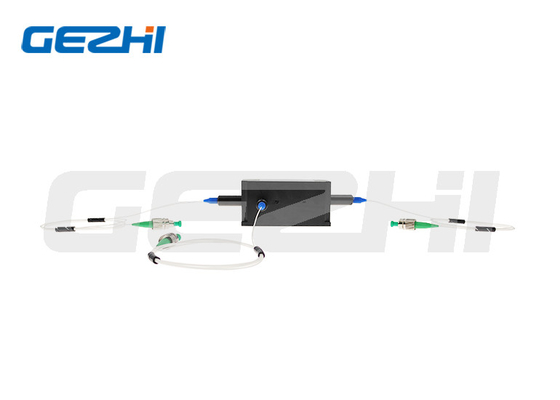

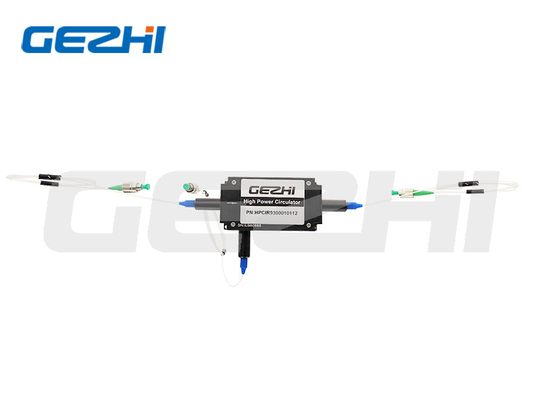

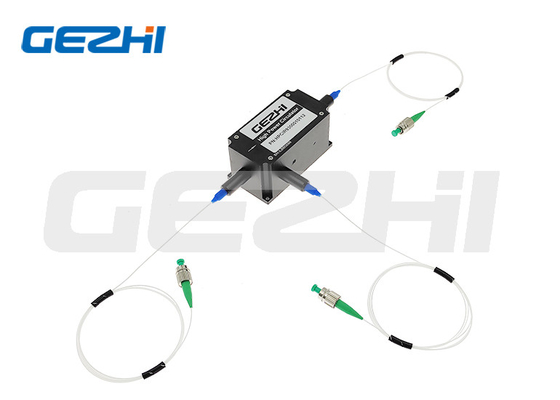

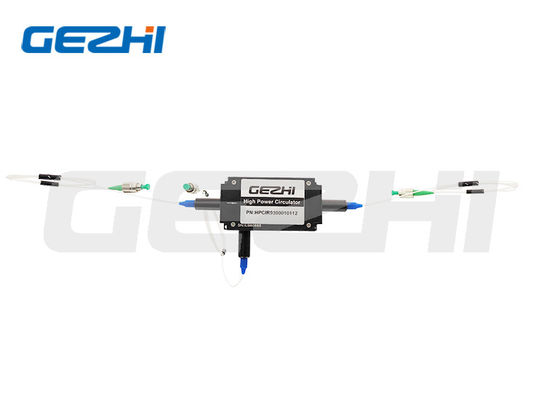

การสูญเสียการแทรกต่ำ 3 พอร์ตไฟเบอร์ออปติกหมุนเวียนพลังงานสูงสำหรับระบบ EDFA, DWDM OTDR
รายละเอียดสินค้า
3Ports High power optical circulator เป็นส่วนประกอบคลื่นแสงที่มีประสิทธิภาพดีเยี่ยมซึ่งกำหนดเส้นทางสัญญาณขาเข้าจากพอร์ต 1 ไปยังพอร์ต 2 และสัญญาณพอร์ต 2 ขาเข้าไปยังพอร์ต 3 ดังนั้นวงจรหมุนเวียนไฟเบอร์ออปติกจึงทำหน้าที่เป็นเราเตอร์สัญญาณ ส่งแสงจากไฟเบอร์อินพุตไปยังเอาต์พุต ไฟเบอร์ แต่นำแสงที่ส่งกลับตามไฟเบอร์เอาต์พุตนั้นไปยังพอร์ตที่สามพวกมันทำหน้าที่คล้ายกับตัวแยกสัญญาณ ปกป้องไฟเบอร์อินพุตจากพลังงานย้อนกลับ แต่ยังอนุญาตให้ใช้แสงที่ถูกปฏิเสธ
คุณสมบัติ
การสูญเสียการแทรกต่ำ
การสูญเสียผลตอบแทนสูง
ความเสถียรและความน่าเชื่อถือสูง
แอปพลิเคชัน
ไฟเบอร์แอมพลิฟายเออร์
เครื่องมือทดสอบ
อุปกรณ์ทางการแพทย์
ข้อมูลจำเพาะ
| พารามิเตอร์ | หน่วย | ค่า | |
| พลัง | สูงสุด 20W | ||
| ความยาวคลื่นศูนย์กลาง | นาโนเมตร | 1064, 1030, 980 | 850, 808, 780 |
| ช่วงความยาวคลื่นปฏิบัติการ | นาโนเมตร | ±5 | |
| ประเภทการแยกสูงสุด | เดซิเบล | 25 | 23 |
| นาที.การแยกที่ 23 ℃ | เดซิเบล | 22 | 20 |
| ประเภทการสูญเสียการแทรกที่ 23 ℃ | เดซิเบล | 1.0 | 1.2 |
| สูงสุดการสูญเสียการแทรกที่ 23 ℃ | เดซิเบล | 1.3 | 1.5 |
| นาที.อัตราส่วนการสูญพันธุ์ที่ 23 ℃ (ชนิด PM ไฟเบอร์) | เดซิเบล | 20 | 18 |
| สูงสุดการสูญเสียขึ้นอยู่กับโพลาไรซ์ที่ 23 ℃ (ประเภทไฟเบอร์ SM) | เดซิเบล | 0.15 น | |
| นาที.การสูญเสียกลับที่ 23 ℃ (อินพุต / เอาต์พุต) | เดซิเบล | 45 | |
| นาที.คุยข้าม | เดซิเบล | 45 | |
| สูงสุดกำลังแสงเฉลี่ย (รวมพอร์ต 1 & พอร์ต 2) | ว | 1, 2, 5, 10, 20 หรือระบุ | |
| สูงสุดกำลังสูงสุดสำหรับ ns Pulse | กิโลวัตต์ | 10 หรือระบุ | |
| สูงสุดโหลดแรงดึง | เอ็น | 5 | |
| ขนาดแพ็คเกจ | มม | 70x28x26 | |
| อุณหภูมิในการทำงาน | ℃ | +10~+50 | |
| อุณหภูมิในการจัดเก็บ | ℃ | 0~+60 | |
|
เมื่อใช้คอนเนคเตอร์ กำลังในการจัดการคือ 1W เท่านั้น IL สูงกว่า 0.3dB RL ต่ำกว่า 5dB และ ER ต่ำกว่า 2dB
คีย์ตัวเชื่อมต่ออยู่ในแนวเดียวกับแกนช้า
บรรจุภัณฑ์
แพคเกจกล่องเดิม
ตามความต้องการของลูกค้า
|
|
