รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวคลื่น: | 1260-1650นาโนเมตร | ท่าเรือ: | 1x2 1x4 |
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ: | -40 ~ +85°ซ | การรับประกัน: | 3 ปี |
| ตัวเชื่อมต่อ: | เซาท์แคโรไลนา/เอพีซี แอลซี/ยูพีซี | แอปพลิเคชัน: | ระบบ FTTH |
ภาพรวมสินค้า

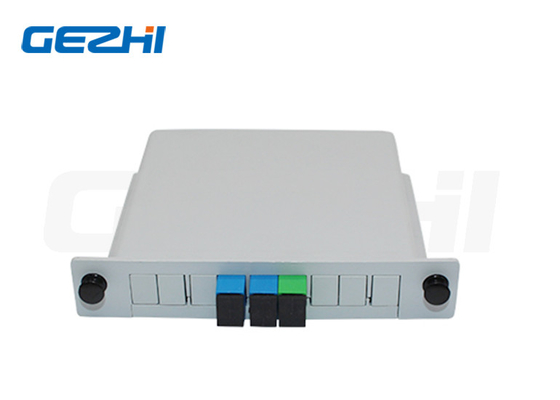

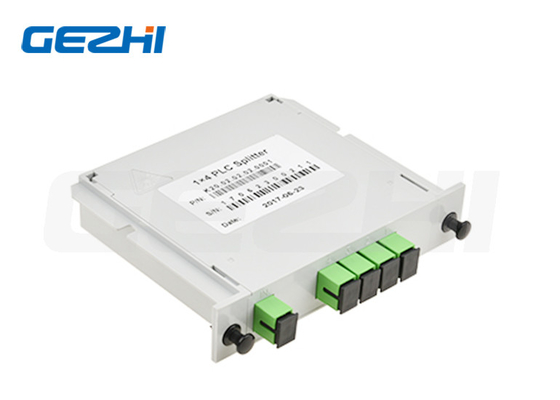

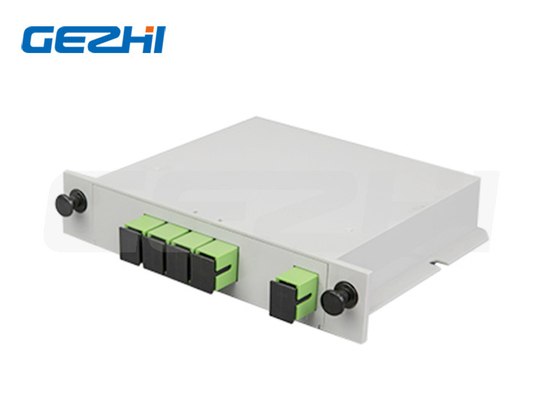

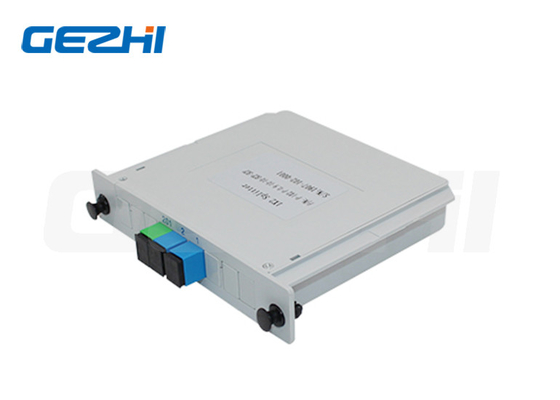

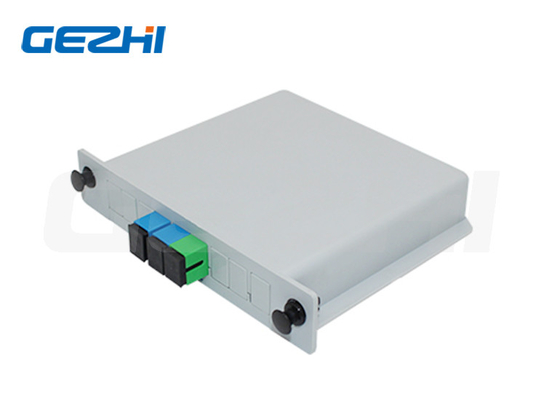

องค์ประกอบปาสิฟ 1x2 1x4 PLC Splitter Cassette Plug-in Module
เครื่องแยก PLC
เครื่องแยก PLC เป็นอุปกรณ์ขาที่ใช้ในการกระจายสัญญาณออปติกไปยังหลายที่สําหรับการประมวลผลมันมักจําเป็นที่จะแยกสัญญาณออปติกส์ออกเป็นสัญญาณที่เหมือนกันหรือรวมสัญญาณหลายสัญญาณเป็นสัญญาณเดียวPLC Splitter (Planar lightwave circuit splitter) เป็นชนิดของอุปกรณ์บริหารพลังงานทางออปติก ที่ผลิตโดยใช้เทคโนโลยีนําคลื่นทางออปติกของซิลิก้าพวกมันถูกออกแบบให้ใช้กับเครือข่าย FTTx Passive Optical Networks, CWDM, DWDM และระบบโทรทัศน์เคเบิลออปติกPLC Splitter รับผิดชอบในการกระจายสัญญาณออปติกจากสํานักงานกลาง (CO) ไปยังสถานที่หลายแห่งเราให้บริการชุดทั้งหมดของ 1 * N และ 2 * N สปลิเตอร์สินค้าที่ได้รับการปรับปรุงสําหรับการใช้งานเฉพาะเจาะจง
คุณสมบัติและการใช้งาน
| ลักษณะ | การใช้งาน |
| * การสูญเสียการใส่ที่ต่ํา * PDL ต่ํา * การออกแบบที่คอมแพค * ความเหมือนกันทางช่องต่อช่องที่ดี * ความยาวคลื่นในการทํางานที่กว้าง: จาก 1260nm ถึง 1650nm * อุณหภูมิการทํางานที่กว้าง: จาก -40 °C ถึง 85 °C * ความน่าเชื่อถือและความมั่นคงสูง |
* ระบบ FTTX * เครือข่าย PON * CATV ลิงค์ * การกระจายสัญญาณแสง |
รายละเอียด
| ปริมาตร | 1xN PLC Splitter รายละเอียด | ||||||
| ความยาวคลื่นการทํางาน (nm) | 1260 ~ 1650 | ||||||
| ประเภท | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| ความสูญเสียการใส่ (dB) | แบบปกติ | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| แม็กซ์ | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| ความเหมือนกัน (dB) | แบบปกติ | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| แม็กซ์ | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) แม็กซ์ | แบบปกติ | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| แม็กซ์ | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
ความยาวคลื่น การสูญเสียของหน่วยงาน (dB) |
แบบปกติ | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| แม็กซ์ | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
อุณหภูมิ การสูญเสียของหน่วยงาน |
แบบปกติ | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| แม็กซ์ | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| การกํากับ (dB) นาที | 55 | ||||||
| ความสูญเสียกลับ (dB) นาที | 55 ((50) | ||||||
| อุณหภูมิการทํางาน (°C) | -40 ~ +85 | ||||||
| อุณหภูมิการเก็บรักษา (°C) | -40 ~ +85 | ||||||
| ความยาวของเส้นใย | 1m หรือตามต้องการ | ||||||
| ประเภทเส้นใย | G657A | ||||||
| ประเภทเครื่องเชื่อม | ปรับแต่ง | ||||||
| PLC Splitter สายใยเปล่า (มม.) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC Splitter Blcokeless มม.) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| โมดูล PLC Splitter (มม.) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-splitter-rack-mountable ((มม) | กล่องติดราง 19 หน 2U กล่อง LGX กล่อง ODF | ||||||
| GP | xxx | XX | XX | XX | XX | XX |
|
ท่าเรือ การตั้งค่า |
ประเภทโมดูล | ประเภทสาย | ความยาวของเส้นใย | เครื่องเชื่อมเข้า |
ผลิต เครื่องเชื่อม |
|
|
G=Gezhi P=PLC
|
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
BF = สายใยเปล่า BL=ไม่มีบล็อค MO=โมดูล กล่อง LG=LGX RM = แรคมอนท์ CB=กล่องแคสเก็ต XX=ตามความต้องการ
|
00 = ไม่มี 09=900um ท่อลอย 20=2.0 มิลลิเมตร 30=3.0 มิลลิเมตร |
05=0.5m 10=1.0m 15 = 1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0 = ไม่มี 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = ตามความต้องการ |
0 = ไม่มี 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = ตามความต้องการ |
