รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | CWDM Mux Demux | ประเภทไฟเบอร์: | เริม |
|---|---|---|---|
| ประเภทแพ็คเกจ: | ABS, LGX, แร็ค 1U | ตัวเชื่อมต่อ: | LC/SC/FC/ST (พีซี หรือ APC) |
| ความยาวคลื่น: | พอร์ตอัปเกรด 1270~1610nm+ | หมายเลขช่อง: | 16 ช่อง |
| แสงสูง: | 1x16CH โมดูล CWDM Mux Demux,1620nm โมดูล CWDM Mux Demux,ตัวเชื่อมต่อ LC CWDM Mux Demux |
||

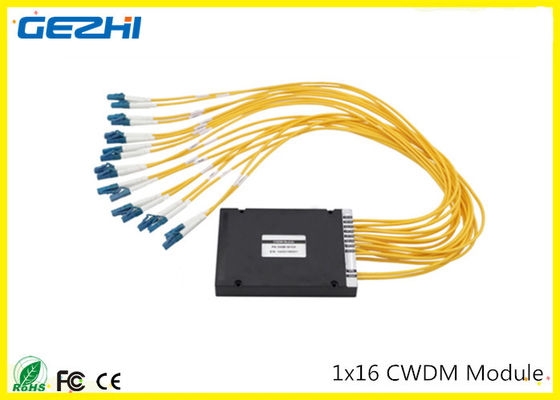

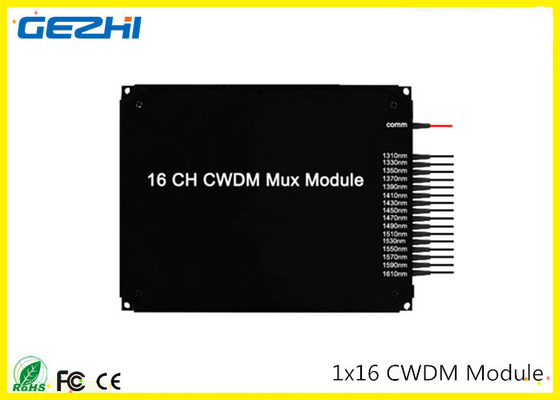

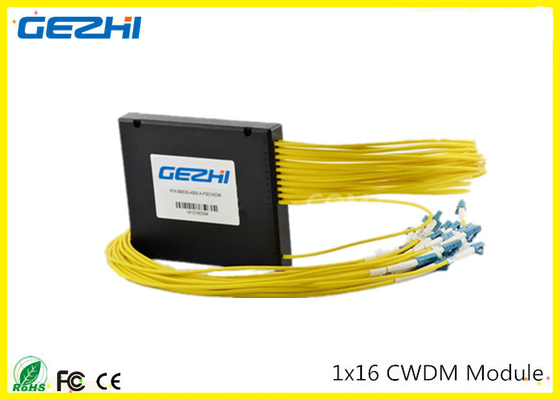

1x16CH CWDM Mux/โมดูล Demux
คำอธิบาย:
เทคโนโลยี CWDM และ DWDM มอบวิธีที่มีประสิทธิภาพในการแบ่งปันเส้นใยไฟเบอร์หนึ่งเส้นและรวบรวมอินเทอร์เฟซการสื่อสารต่างๆ เช่น: 10G, SONET OC-192, STM-64, Fibre Channel 1G/2G/4G, Gigabit Ethernet, OC3/OC12 หรือ OC48 และ E1/T1 เพียงแค่ใช้แสงที่มีความยาวคลื่นต่างกันสำหรับแต่ละช่องสัญญาณ
กลุ่มผลิตภัณฑ์ของเราประกอบด้วยโซลูชันราคาย่อมเยาสำหรับเทคโนโลยี CWDM และ DWDM โดยมีการจัดการขั้นต่ำหรือไม่มีเลย แต่ยังรวมถึงโซลูชันระดับมืออาชีพระดับผู้ให้บริการด้วยฟังก์ชันการจัดการและการตรวจสอบที่สมบูรณ์ ความซ้ำซ้อนบนไฟเบอร์และพาวเวอร์ซัพพลาย และข้อกำหนดระดับ Telco ที่สามารถไปได้สูงสุด 80 ช่องสัญญาณของ ความจุ DWDM 10G บนวงจรไฟเบอร์เดียว
ผลิตภัณฑ์ WDM Optical Mux ของเรามีความยืดหยุ่นด้วยโซลูชันราคาประหยัดที่ช่วยให้สามารถขยายความจุของไฟเบอร์ที่มีอยู่ได้ และมาพร้อมกับโมดูลโมดูลพลาสติก ABS กล่องติดตั้งบนแร็คขนาด 19 นิ้ว และบรรจุภัณฑ์ LGX มาตรฐาน ไม่ว่าจะเป็นตัวเชื่อมต่อประเภทใด เช่น FC , ST, SC, LC และอื่น ๆ มีทั้งหมด และเรายังสามารถผสมตัวเชื่อมต่อต่าง ๆ บนอุปกรณ์เดียว
แอปพลิเคชัน CWDM Mux Demux:
ข้อมูลจำเพาะ:
| พารามิเตอร์ | หน่วย | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | มิกซ์ | ดีมักซ์ | ||||
| ความยาวคลื่นของช่อง | นาโนเมตร | 1270~1610nm และ 1271~1611 | |||||||||
| ความแม่นยำของความยาวคลื่นตรงกลาง | นาโนเมตร | ±0.5 | |||||||||
| ระยะห่างช่อง | นาโนเมตร | 20 | |||||||||
| Channel Passband (@-0.5dB แบนด์วิดท์) | นาโนเมตร | >13 | |||||||||
| การสูญเสียการแทรก | เดซิเบล | 0.8 | 1.5 | 2.5&1.8 | 5.2 & 3.5 | ||||||
| ช่องระลอก | เดซิเบล | 0.3 | |||||||||
| การแยกตัว | ที่อยู่ติดกัน | เดซิเบล | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 | ไม่มีข้อมูล | >30 | |
| ไม่ติดกัน | เดซิเบล | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | ไม่มีข้อมูล | >40 | ||
| ความไวต่ออุณหภูมิการสูญเสียความเฉื่อย | เดซิเบล/℃ | <0.005 | |||||||||
| การเปลี่ยนอุณหภูมิของความยาวคลื่น | นาโนเมตร/℃ | <0.002 | |||||||||
| การสูญเสียขึ้นอยู่กับโพลาไรเซชัน | เดซิเบล | <0.1 | |||||||||
| การกระจายโหมดโพลาไรซ์ | เดซิเบล | <0.1 | |||||||||
| ทิศทาง | เดซิเบล | >50 | |||||||||
| ส่งคืนการสูญเสีย | เดซิเบล | >45 | |||||||||
| การจัดการพลังงานสูงสุด | เมกะวัตต์ | 300 | |||||||||
| อุณหภูมิในการทำงาน | ℃ | -5~+75 | |||||||||
| อุณหภูมิในการจัดเก็บ | ℃ | -40~85 | |||||||||

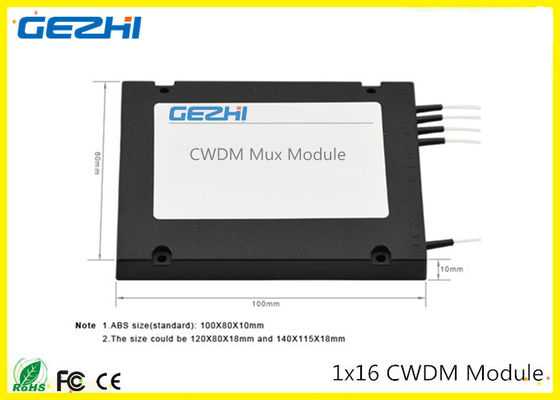

| มิติแพ็คเกจ | มม | L100xW80xH10 | L141xW115xH18 | ||||||||
บันทึก:
1. ระบุโดยไม่มีตัวเชื่อมต่อเพิ่มการสูญเสียเพิ่มเติม 0.2dB ต่อตัวเชื่อมต่อ
2.เราสามารถสร้างโซลูชันการสูญเสียการแทรกต่ำได้เช่นกันสำหรับข้อมูลเพิ่มเติม โปรดส่งอีเมลไปที่ shirley@gezhiphotonics.com
รายละเอียดแผงด้านหน้า:
รูปภาพของ 4CH Dual Fiber CWDM เป็นข้อมูลอ้างอิง
①พอร์ตทั่วไป:
SC,FC,LC,ST พร้อมตัวเชื่อมต่อ UPC/APC
② พอร์ตมอนิเตอร์:
Monitor Port เปอร์เซ็นต์การแตะที่แตกต่างกันสำหรับตัวเลือกของคุณ (5%,1%)
SC,FC,LC,ST พร้อมตัวเชื่อมต่อ UPC/APC
③ อัพเกรดพอร์ต:
อัพเกรดพอร์ต การแยกที่แตกต่างกันสำหรับทางเลือกของคุณ (<15dB,15dB~30dB,30dB~40dB,50dB)
SC,FC,LC,ST พร้อมตัวเชื่อมต่อ UPC/APC
④พอร์ตมาตรฐาน 1310nm/1550nm:
พอร์ต passband 1310nm: การแยกที่แตกต่างกันสำหรับทางเลือกของคุณ (15dB ~ 30dB, 30dB ~ 40dB) ในขณะเดียวกันแบนด์วิธที่แตกต่างกันสำหรับทางเลือกของคุณ (± 50nm, ± 6.5nm)
พอร์ต passband 1550nm: การแยกที่แตกต่างกันสำหรับทางเลือกของคุณ (15dB ~ 30dB, 30dB ~ 40dB) ในขณะเดียวกันแบนด์วิธที่แตกต่างกันสำหรับทางเลือกของคุณ (± 50nm, ± 6.5nm)
SC,FC,LC,ST พร้อมตัวเชื่อมต่อ UPC/APC
⑤ พอร์ต Mux/Demux สำหรับความยาวคลื่นเฉพาะ:
มีความยาวคลื่นตรงกลางสิบแปดช่วงให้เลือกตั้งแต่ 1270nm ถึง 1610nm โดยแต่ละขั้นจะมี 20nm ให้คุณเลือก
SC,FC,LC,ST พร้อมตัวเชื่อมต่อ UPC/APC
ข้อมูลการสั่งซื้อ:
| สวพ.FM91 | XX | เอ็กซ์ | XX | เอ็กซ์ | เอ็กซ์ | XX |
| จำนวนช่อง |
คอนฟิ -กูเรชั่น |
ช่องที่ 1 | ประเภทไฟเบอร์ | ความยาวไฟเบอร์ | ขั้วต่อเข้า/ออก | |
|
04=4 ช่อง 08=8 ช่อง 16=16 ช่อง 18=18 ช่อง N=N ช่อง |
M=มิกซ์ D=ดีมักซ์ O=โอดีเอ็ม |
27=1270นาโนเมตร …… 47=1470นาโนเมตร 49=1490นาโนเมตร …… 61=1610นาโนเมตร SS = พิเศษ |
1=ไฟเบอร์เปล่า 2 = 900um ท่อหลวม 3=2มม 4=3mmCable |
1=1ม 2=2ม S=ระบุ |
0=ไม่มี 1=เอฟซี/เอพีซี 2=เอฟซี/พีซี 3=SC/APC 4=เอสซี/พีซี 5=เซนต์ 6=ลค S=ระบุ |
