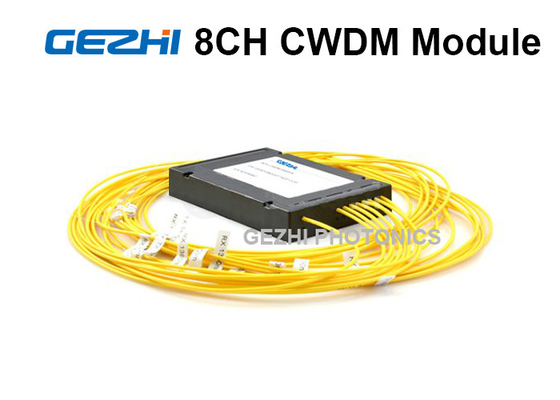

8 Channels Simplex Fiber CWDM Module 1270 - 1610nm สำหรับเครื่องขยายสัญญาณไฟเบอร์ออปติก

Simplex CWDM MUX

GEZHI Multiplexer (MUX) ทำงานร่วมกับอุปกรณ์แยกสัญญาณ (DEMUX) ที่อีกด้านหนึ่งสำหรับการรับส่งข้อมูลแบบทิศทางเดียวผ่านไฟเบอร์เส้นเดียว



โมดูล GEZHI Photonics 8CH CWDM Mux/Demux เป็นเทคโนโลยีแบบพาสซีฟ ช่วยให้สามารถส่งผ่านโปรโตคอลใดๆ ผ่านลิงก์ได้ ตราบใดที่มีความยาวคลื่นเฉพาะ (เช่น T1 บนไฟเบอร์ที่ 1570nm ที่ขนส่งควบคู่ไปกับ 10Gbps Ethernet ที่ 1590nm)ซึ่งช่วยให้สามารถพิสูจน์โครงสร้างพื้นฐานเครือข่ายในระยะยาวในอนาคตได้ เนื่องจากมัลติเพล็กเซอร์จะหักเหแสงที่ความเร็วเครือข่ายใดๆ โดยไม่คำนึงถึงโปรโตคอลที่กำลังปรับใช้

GEZHI Photonics นำเสนอผลงานที่สมบูรณ์ของCWDM Mux Demuxและออปติคัลเพิ่มดร็อปมัลติเพล็กเซอร์(อปท) เพื่อให้เหมาะกับทุกการใช้งาน เช่น: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx และ CATVและเราจัดเตรียมการกำหนดค่าพอร์ตเพิ่มเติม เช่น:ท่าเรือด่วน,มอนิเตอร์พอร์ต,พอร์ตพาสแบนด์ 1310nmและพอร์ต 1550nm สำหรับมัลติเพล็กเซอร์เหล่านี้ตามทางเลือกของลูกค้า





พอร์ตทั่วไป:

• มีตัวเชื่อมต่อ LC, SC, ST และ FC

B พอร์ตมาตรฐาน 1310nm:

• อนุญาตให้สัญญาณ 1310nm เดิมผ่านไปได้กล่าวคือสามารถพกพาเลนส์ LR, เลนส์ LX เป็นต้น
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

C พอร์ตมาตรฐาน 1550nm:

• อนุญาตให้สัญญาณ 1550nm รุ่นเก่าผ่านไปได้กล่าวคือสามารถพกพาเลนส์ ER, เลนส์ ZR, เลนส์ LX, เลนส์ ZX เป็นต้น
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

พอร์ต D Mux/Demux สำหรับความยาวคลื่นเฉพาะ:

• มีตัวเชื่อมต่อ LC, SC, ST และ FC
• เป็นไปตามมาตรฐาน ITU G.657A1 เป็นค่าเริ่มต้น

พอร์ต E Express:

• เปิดใช้งานการเรียงซ้อนของโมดูล CWDM mux/demux สองโมดูล เพิ่มความจุของช่องเป็นสองเท่าบนลิงก์ไฟเบอร์ทั่วไป
• การแยกแชนเนลคือ 15dB เป็นค่าเริ่มต้น 16dB ~ 40dB ตามคำขอ
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

F พอร์ตมอนิเตอร์:

• เชื่อมต่ออุปกรณ์วัด/ตรวจสอบ เช่น มิเตอร์ไฟฟ้าหรือเครื่องวิเคราะห์เครือข่าย เข้ากับเอาต์พุตของโมดูล
• เมื่อการตรวจสอบเสร็จสิ้น ให้ถอดอุปกรณ์ออกและปล่อยให้เครือข่ายไม่ถูกรบกวน
• มีตัวเชื่อมต่อ LC, SC, ST และ FC
• เปอร์เซ็นต์การแตะคือ 5% เป็นค่าเริ่มต้น 1%, 2%, 3% หรือ 10% ตามคำขอ

เค้าโครงจริงขึ้นอยู่กับประเภทตัวเชื่อมต่อที่เลือกรวมถึงปัจจัยอื่นๆอย่างไรก็ตาม รูปแบบหลักยังคงเหมือนเดิม เรามีการกำหนดค่าพอร์ตเพิ่มเติม เช่น: Express Port, Monitor Port, 1310nm passband port และ 1550nm port สำหรับมัลติเพล็กเซอร์เหล่านี้ตามที่ลูกค้าเลือก เมื่อใช้กับ 1310nm legacy SDH/SONET, CWDM wavelengths 1270, 1290, ไม่ควรใช้ 1310, 1330 และ 1350nm เมื่อใช้ร่วมกับ SDN/SONET รุ่นเก่า 1550nm ไม่ควรใช้ความยาวคลื่น CWDM 1510, 1530, 1550, 1570 และ 1590nm
