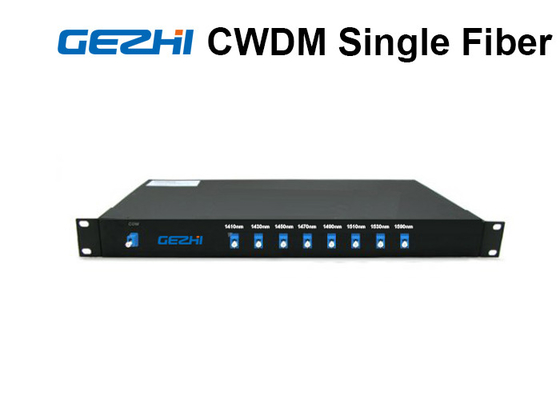

8 ช่อง CWDM Mux Demux Simplex Uni - Directional 1RU Rack Mount Single Fiber

Simplex CWDM MUX

มัลติเพล็กเซอร์ (MUX) ทำงานร่วมกับอุปกรณ์แยกสัญญาณ (DEMUX) ที่อีกด้านหนึ่งสำหรับการรับส่งข้อมูลแบบทิศทางเดียวผ่านไฟเบอร์เส้นเดียว



GEZHI Photonics CWDM Mux/Demux เป็นเทคโนโลยีแบบพาสซีฟ ซึ่งช่วยให้โปรโตคอลใด ๆ สามารถส่งผ่านลิงก์ได้ ตราบใดที่มีความยาวคลื่นเฉพาะ (เช่น T1 บนไฟเบอร์ที่ 1570nm ที่ขนส่งควบคู่ไปกับ 10Gbps Ethernet ที่ 1590nm)ซึ่งช่วยให้สามารถพิสูจน์โครงสร้างพื้นฐานเครือข่ายในระยะยาวในอนาคตได้ เนื่องจากมัลติเพล็กเซอร์จะหักเหแสงที่ความเร็วเครือข่ายใดๆ โดยไม่คำนึงถึงโปรโตคอลที่กำลังปรับใช้

GEZHI Photonics นำเสนอผลงานที่สมบูรณ์ของCWDM Mux Demuxและออปติคัลเพิ่มดร็อปมัลติเพล็กเซอร์(อปท) เพื่อให้เหมาะกับทุกการใช้งาน เช่น: Gigabit & 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel, FTTx และ CATVและเราจัดเตรียมการกำหนดค่าพอร์ตเพิ่มเติม เช่น:ท่าเรือด่วน,มอนิเตอร์พอร์ต,พอร์ตพาสแบนด์ 1310nmและพอร์ต 1550nm สำหรับมัลติเพล็กเซอร์เหล่านี้ตามทางเลือกของลูกค้า



รายละเอียดแผงด้านหน้า



พอร์ตทั่วไป:

• มีตัวเชื่อมต่อ LC, SC, ST และ FC

B พอร์ตมาตรฐาน 1310nm:

• อนุญาตให้สัญญาณ 1310nm เดิมผ่านไปได้กล่าวคือสามารถพกพาเลนส์ LR, เลนส์ LX เป็นต้น
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

C พอร์ตมาตรฐาน 1550nm:

• อนุญาตให้สัญญาณ 1550nm รุ่นเก่าผ่านไปได้กล่าวคือสามารถพกพาเลนส์ ER, เลนส์ ZR, เลนส์ LX, เลนส์ ZX เป็นต้น
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

พอร์ต D Mux/Demux สำหรับความยาวคลื่นเฉพาะ:

• มีตัวเชื่อมต่อ LC, SC, ST และ FC
• เป็นไปตามมาตรฐาน ITU G.657A1 เป็นค่าเริ่มต้น

พอร์ต E Express:

• เปิดใช้งานการเรียงซ้อนของโมดูล CWDM mux/demux สองโมดูล เพิ่มความจุของช่องเป็นสองเท่าบนลิงก์ไฟเบอร์ทั่วไป
• การแยกแชนเนลคือ 15dB เป็นค่าเริ่มต้น 16dB ~ 40dB ตามคำขอ
• มีตัวเชื่อมต่อ LC, SC, ST และ FC

F พอร์ตมอนิเตอร์:

• เชื่อมต่ออุปกรณ์วัด/ตรวจสอบ เช่น มิเตอร์ไฟฟ้าหรือเครื่องวิเคราะห์เครือข่าย เข้ากับเอาต์พุตของโมดูล
• เมื่อการตรวจสอบเสร็จสิ้น ให้ถอดอุปกรณ์ออกและปล่อยให้เครือข่ายไม่ถูกรบกวน
• มีตัวเชื่อมต่อ LC, SC, ST และ FC
• เปอร์เซ็นต์การแตะคือ 5% เป็นค่าเริ่มต้น 1%, 2%, 3% หรือ 10% ตามคำขอ

เค้าโครงจริงขึ้นอยู่กับประเภทตัวเชื่อมต่อที่เลือกรวมถึงปัจจัยอื่นๆอย่างไรก็ตาม รูปแบบหลักยังคงเหมือนเดิม เรามีการกำหนดค่าพอร์ตเพิ่มเติม เช่น: Express Port, Monitor Port, 1310nm passband port และ 1550nm port สำหรับมัลติเพล็กเซอร์เหล่านี้ตามที่ลูกค้าเลือก เมื่อใช้กับ 1310nm legacy SDH/SONET, CWDM wavelengths 1270, 1290, ไม่ควรใช้ 1310, 1330 และ 1350nm เมื่อใช้ร่วมกับ SDN/SONET รุ่นเก่า 1550nm ไม่ควรใช้ความยาวคลื่น CWDM 1510, 1530, 1550, 1570 และ 1590nm



รายการรายละเอียด GEZHI Photonics 8 ช่อง CWDM mux ในหนึ่งพอร์ต 1U RackCom เป็นแบบธรรมดาx1U 19 นิ้ว Rack Mount Housing มีพอร์ตการกำหนดค่าเช่น Monitor, Express port ตามตัวเลือกของลูกค้า (ดูตัวเลือก) แผงด้านหน้าติดตั้งอะแดปเตอร์ตามที่ลูกค้าเลือก (ดู ตัวเลือก) แบบพาสซีฟ ไม่ต้องใช้ไฟฟ้า(MTBF ca. 500 ปี)การสูญเสียการแทรกต่ำ ติดตั้งง่าย ไม่ต้องกำหนดค่าหรือบำรุงรักษา โรงงานผลิต ISO 9001
