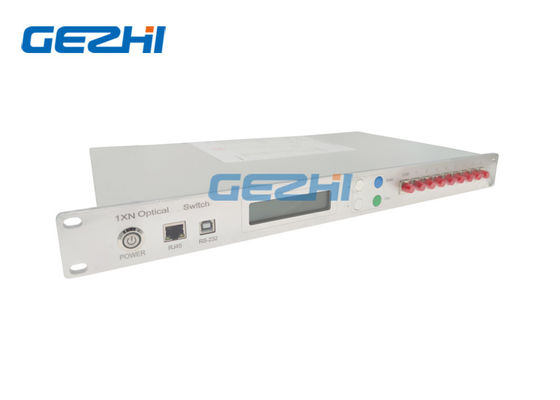

OXC RS232 1100nm 19 "1x8 Multimode Optical Switch Module

1xN Multimode Optical Switch Module 19 "Rack Chassis

สวิตช์ปริซึม 1 × 8 ของ GEZHI Photonics Co. , Ltd ให้การเลือกช่องสัญญาณระหว่างเส้นใยอินพุตเดี่ยวและหนึ่งในแปดเส้นใยเอาต์พุตเปิดใช้งานด้วยระบบไฟฟ้าและทำงานโดยไม่ขึ้นกับอัตราข้อมูลและรูปแบบสัญญาณGEZHI Photonics Co. , Ltd 1x8 Prism Switch อยู่ใน Rackmount 19 "1U พร้อม การควบคุม RS232 และการจัดการระยะไกลอีเธอร์เน็ต RJ45.

คุณสมบัติ

การสูญเสียการแทรกต่ำการสลับอย่างรวดเร็ว

แผงแสดงผล LEDการแสดงภาพการใช้งานที่สะดวก

การควบคุม RS232 และการจัดการระยะไกลอีเธอร์เน็ต RJ45
SerialNet, ความน่าเชื่อถือสูง, ความเสถียรสูง
สัญญาณการส่งผ่านที่โปร่งใสความเสถียรและความน่าเชื่อถือสูง
สามารถตั้งค่าช่องและช่วงเวลาของการสแกนอัตโนมัติได้

การใช้งาน

OXC เก่า ROADM
สวิตช์ความยาวคลื่นของระบบทดสอบ
สวิตช์ช่องของระบบเซ็นเซอร์ออปติก

ข้อมูลจำเพาะ

พารามิเตอร์	หน่วย	ตัวชี้วัด
ประเภทหน่วย		FSW-1x8-MM-FP
ช่วงความยาวคลื่น	นาโนเมตร	800 ~ 1100 นาโนเมตร
ทดสอบความยาวคลื่น	นาโนเมตร	850 นาโนเมตร
การสูญเสียการแทรก	เดซิเบล	ประเภท≤0.8dB, Max.≤1.5 dB
การทำซ้ำ	เดซิเบล	≤ 0.02
การสูญเสียกลับ	เดซิเบล	≥ 35
Crosstalk	เดซิเบล	≥ 70
WDL	เดซิเบล	≤ 0.25
PDL	เดซิเบล	≤ 0.05
พลังงานแสง	มิลลิวัตต์	≤ 500
เปลี่ยนเวลา	นางสาว	≤10 ms (ช่องสัญญาณที่อยู่ติดกัน)
ประเภทไฟเบอร์	อืม	9/125
ตัวเชื่อมต่อ		เอฟซี / พีซี
พอร์ตการตรวจสอบ		RJ45 และ RS-232
แหล่งจ่ายไฟที่ใช้งานได้ (ประเภทปลั๊ก)	วี	AC: 100 ～ 240 (50 / 60Hz)
การใช้พลังงาน	ว	＜10
อุณหภูมิในการทำงาน	℃	-10 ～ 60
ขนาด	มม	1U: 483 x 230 x 45



ชั้นสูญเสียการแทรกต่ำ 1 × N (N≤16) อุปกรณ์สวิตช์ออปติคอล FSW-1X8-U

ปanel เพื่ออธิบาย:

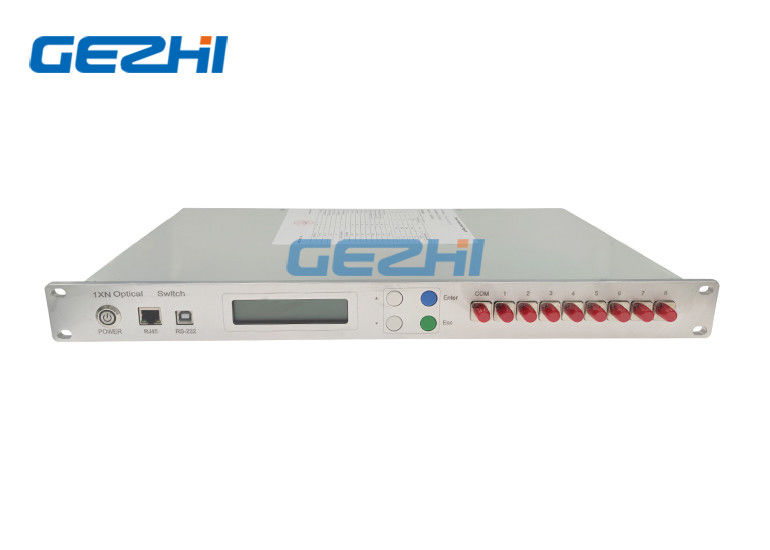

ด้านหน้า แผงหน้าปัด

◆อำนาจ: สวิตช์หลักของแหล่งจ่ายไฟ

◆RJ45:อินเทอร์เฟซการจัดการเครือข่ายการสื่อสาร

◆RS-232:RS- อินเทอร์เฟซแบบอนุกรม;อินเทอร์เฟซการสื่อสารแบบอนุกรม RS232;

◆จอ LCD:อุปกรณ์ที่แสดงข้อมูลโดยตรง

◆▲: กุญแจสำคัญในการเลื่อนขึ้น ▼: กุญแจสำคัญในการเลื่อนลง ป้อน: กุญแจสำคัญในการกำหนด;

Esc: คีย์เพื่อยกเลิก

◆com,1 ~ 8:อินเทอร์เฟซไฟเบอร์

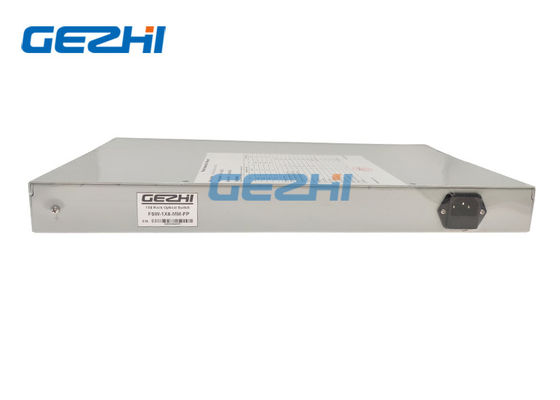

แผงด้านหลัง

◆AC:100~ 240V: อินเทอร์เฟซสายไฟ;



แพ็คเกจ
