อุปกรณ์สูญเสียการแทรกต่ำแร็ค 1650nm 1X8 อุปกรณ์สลับแสง

อุปกรณ์ลดการสูญเสียการแทรกต่ำแร็ค 1 × N (N≤16) อุปกรณ์สวิตช์ออปติคัล FSW-1X8-U

อุปกรณ์ลดการสูญเสียการแทรกต่ำของแร็ค 1 × N (N≤16) อุปกรณ์สวิตช์แสง FSW-1X8-U เป็นการใช้สวิตช์ออปติคอลเพื่อให้ได้ผลิตภัณฑ์แปลงเส้นทางแบบออพติคัลอุปกรณ์สูญเสียการแทรกต่ำแร็ค 1 × N (N≤16) อุปกรณ์สลับแสง FSW-1X8-Uอนุญาตการเชื่อมต่ออัตโนมัติและทำซ้ำได้ของไฟเบอร์ทั่วไปหนึ่งตัวถึง 8 เอาต์พุตหรืออินพุตไฟเบอร์สวิตช์ไฟเบอร์ออฟติคัล Rack Mount 1x8 เหล่านี้เป็นแบบสองทิศทางและสามารถใช้ในทิศทาง 1x8 หรือ 8x1

ด้วยความสามารถในการควบคุมและสลับเส้นทางแสงออปติคัล Siwtches แบบติดตั้งบนชั้นวาง FSW-1x8-U สามารถเลือกด้วยตนเองได้จากแผงด้านหน้าหรือควบคุมผ่านพอร์ต RS232, พอร์ต Ethernet และสแกนอัตโนมัติตามความถี่ที่กำหนดในระบบส่งผ่านใยแก้วนำแสง GEZHI'sFSW-1x8-U Siwtches ออปติคัลแบบติดชั้นวางใช้สำหรับการตรวจสอบไฟเบอร์แบบหลายช่องสัญญาณการเลือกแหล่งกำเนิดแสง / เครื่องตรวจจับแบบหลายจุดและการป้องกันเส้นทางใยแก้วนำแสงเป็นต้นนอกจากนี้ GEZHI ของ FSW-1x8-U Siwtches ออปติคัลแบบติดชั้นวาง นอกจากนี้ยังใช้ในระบบทดสอบเส้นใยแก้วนำแสงสำหรับการทดสอบเส้นใยนำแสงและส่วนประกอบการทดสอบสายเคเบิลกลางแจ้งและระบบตรวจสอบเซ็นเซอร์ออปติคัลหลายจุด

คุณสมบัติ

การสูญเสียการแทรกต่ำสลับอย่างรวดเร็ว

การควบคุม RS232 และการจัดการระยะไกล Ethernet RJ45
SerialNet, ความน่าเชื่อถือสูง, ความเสถียรสูง
สัญญาณส่งโปร่งใสความมั่นคงและความน่าเชื่อถือสูง

จอแสดงผล LEDการแสดงผลใช้งานสะดวก
สามารถตั้งค่าช่วงเวลาและช่วงเวลาของการสแกนอัตโนมัติได้


การประยุกต์ใช้งาน

ระบบตรวจสอบและบำรุงรักษาสายเคเบิล

FITL
การวัดอัตโนมัติ

Optical Network Remote Monitoring

สเปค

พารามิเตอร์	หน่วย	ตัวชี้วัด
ประเภทหน่วย		FSW-1X8-U
ช่วงความยาวคลื่น	นาโนเมตร	1260 ~ 1650nm
ทดสอบความยาวคลื่น	นาโนเมตร	1310/1550 nm
การสูญเสียการแทรก	เดซิเบล	Typ≤0.8dB, สูงสุด≤1.5เดซิเบล
การทำซ้ำ	เดซิเบล	≤ 0.02
ผลตอบแทนการสูญเสีย	เดซิเบล	≥ 55
crosstalk	เดซิเบล	≥ 70
WDL	เดซิเบล	≤ 0.25
PDL	เดซิเบล	≤ 0.05
พลังงานแสง	mW	≤ 500
เวลาเปลี่ยน	นางสาว	≤10 ms (ช่องที่อยู่ติดกัน)
ประเภทไฟเบอร์	หนอ	9/125
เชื่อมต่อ		เอฟซี / APC
ตรวจสอบพอร์ต		RJ45 & RS-232
แหล่งจ่ายไฟทำงาน (Plug-พิมพ์)	V	AC: 100 ～ 240 (50 / 60Hz)
การใช้พลังงาน	W	＜10
อุณหภูมิในการทำงาน	℃	-10 ～ 60
ขนาด	มิลลิเมตร	1U: 483 x 230 x 45



อุปกรณ์ลดการสูญเสียการแทรกต่ำแร็ค 1 × N (N≤16) อุปกรณ์สวิตช์ออปติคัล FSW-1X8-U

Panel เพื่ออธิบาย:

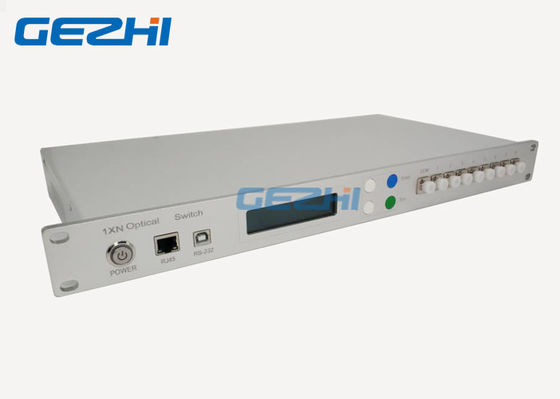

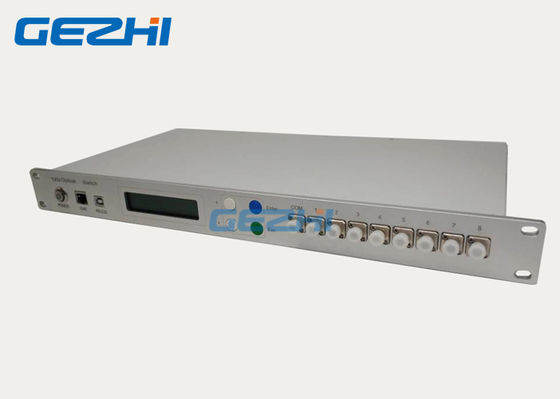

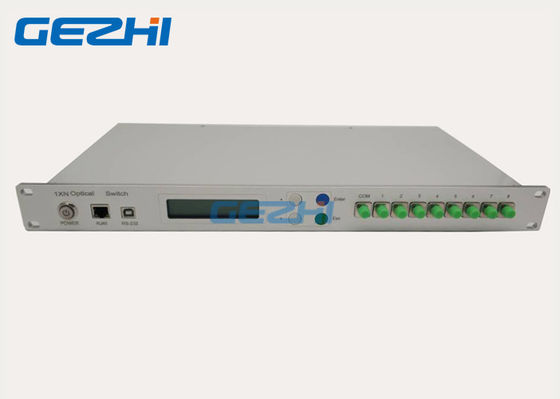

ด้านหน้า แผงหน้าปัด

◆พลังงาน: สวิตช์หลักของแหล่งจ่ายไฟ

◆RJ45:อินเตอร์เฟซการจัดการเครือข่ายการสื่อสาร;

◆RS-232:อินเตอร์เฟส Rs- อนุกรม;อินเตอร์เฟซการสื่อสารแบบอนุกรม RS232;

◆จอ LCD:อุปกรณ์ที่แสดงข้อมูลโดยตรง

◆▲: กุญแจสำคัญในการเลื่อนขึ้น; ▼: แป้นเพื่อเลื่อนลง Enter: กุญแจสำคัญในการกำหนด;

Esc: กุญแจสำคัญในการยกเลิก;

◆ดอทคอม,1 ~ 8:อินเตอร์เฟสไฟเบอร์;

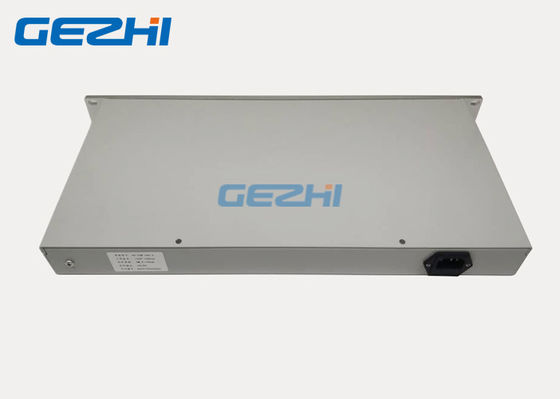

แผงด้านหลัง

◆AC:100~ 240V: อินเตอร์เฟสสายไฟ
