รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อผลิตภัณฑ์: | อุปกรณ์ OADM | ความยาวคลื่น: | 1290nm |
---|---|---|---|

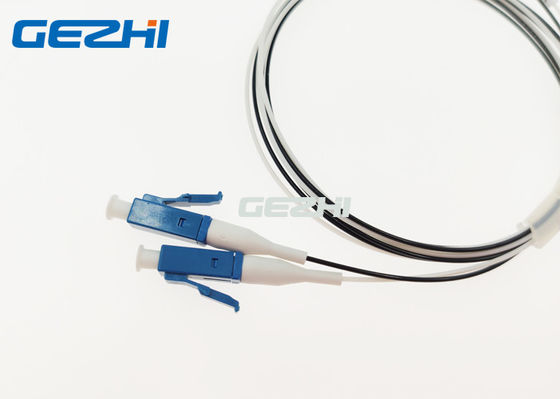

ประเภทของเส้น: | ไฟเบอร์หนึ่งเส้น | เชื่อมต่อ: | LC / PC |
บรรจุภัณฑ์: | ท่อเหล็ก | ใบสมัคร: | ออปติคัลเพิ่มและวาง |
แสงสูง: | อุปกรณ์ OADM 1X2,CWDM Optical เพิ่ม Drop Multiplexer,CWDM OAMD |

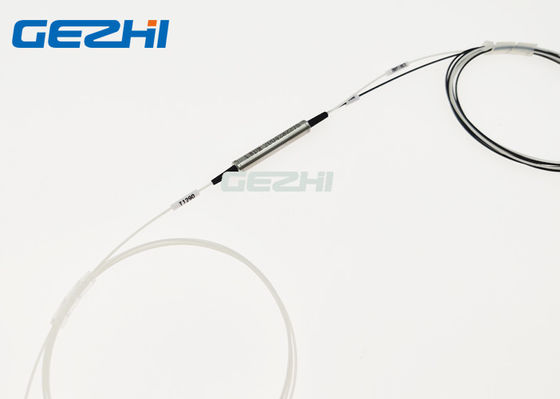

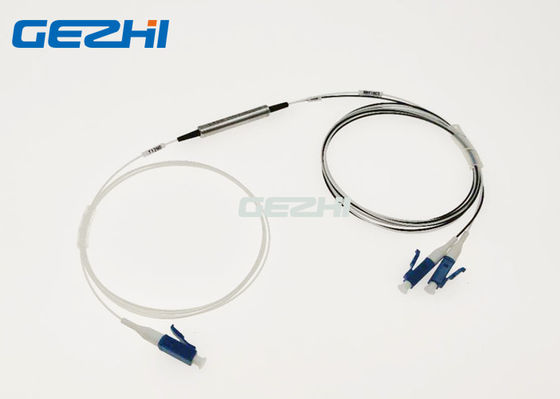

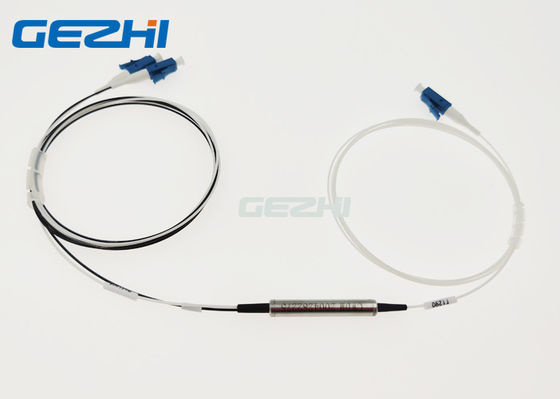

CWDM 1X2 Single Channel Component Optical อุปกรณ์เพิ่มและวาง Multiplexer
ช่องทางเดียว Coarse WDM Opitcal เพิ่มและวางอุปกรณ์คือในเทคโนโลยีฟิลเตอร์ฟิล์มและบรรจุภัณฑ์ไมโครเลนส์สำหรับการปรับปรุงประสิทธิภาพเช่นการสูญเสียการแทรกลดลงและเสถียรภาพทางความร้อนที่สูงขึ้น แบนด์วิดธ์ช่องกว้างการกำหนดค่าช่องยืดหยุ่นด้วยโครงสร้างต้นทุนที่แข่งขันได้.
ช่องทางเดียวสำหรับเพิ่มและวางอุปกรณ์ CoDM WDM Opitcal ของ GEZHI ใช้เพื่อเพิ่มหรือลดความยาวคลื่นเฉพาะและเหมาะสำหรับการสื่อสารโทรคมนาคมและเครือข่ายนอกจากนี้อุปกรณ์ 1x2 นี้สามารถใช้ในแอปพลิเคชันพลังงานสูงในระบบ CWDM
คุณสมบัติ
การประยุกต์ใช้งาน
เพิ่ม / วางช่อง
สเปค
พารามิเตอร์ | สเปค | |
ความยาวคลื่นของช่องสัญญาณ (nm) | 1260 ~ 1620 | |
ความยาวคลื่นกลางมีความแม่นยำ (นาโนเมตร) | ± 0.5 | |
ระยะห่างช่องทาง (nm) | 20 | |
Channel Passband (@ -0.5dB แบนด์วิดท์ (nm) | > 13 | |
การสูญเสียการแทรกผ่านช่องทาง (dB) | ≤0.6 | |
การสูญเสียการแทรกช่องสัญญาณสะท้อน (dB) | ≤0.4 | |
ระลอกช่อง (dB) | <0.3 | |
แยก (dB) | ติดกัน | > 30 |
ไม่ติดกัน | > 40 | |
โพลาไรเซชันขึ้นอยู่กับการสูญเสีย (dB) | <0.1 | |
การกระจายโหมดโพลาไรซ์ | <0.1 | |
ทิศทาง (dB) | > 50 | |
ผลตอบแทนการสูญเสีย (dB) | > 45 | |
การจัดการพลังงานสูงสุด (mW) | 300 | |
อุณหภูมิในการทำงาน (℃) | -20 ~ + 75 | |
อุณหภูมิการจัดเก็บ (℃) | -40 ~ 85 | |
ขนาดบรรจุภัณฑ์ (มม.) |
Φ5.5x34 (เส้นใยเปล่า) Φ5.5x38 (หลอดหลวม 900um) |
หมายเหตุ: 1. การปรับแต่งสามารถใช้ได้
2. ระบุด้วยตัวเชื่อมต่อ
การวาดภาพ
มันลดลงหรือเพิ่มช่องทางเฉพาะความยาวคลื่นจากไฟเบอร์เครือข่ายในการส่งสัญญาณแบบ Single-Seded
1x2 Single Channel CWDM เพิ่ม drop multiplexer สำหรับ EAST หรือ WEST สำหรับส่งข้อมูลสองทิศทางผ่านเส้นใยเดี่ยว
1 Channel Optical เพิ่มตัวกรองแบบหล่น Multiplexer ตัวกรอง
CWDM 1X2 Single Channel Component Optical อุปกรณ์เพิ่มและวาง Multiplexer
