| ชื่อแบรนด์: | GEZHI or OEM |
| เลขรุ่น: | GZ-MMS-1X8 |
| MOQ: | 1pc |
| ราคา: | โปร่ง |
| Delivery Time: | 2-7 วันทำงาน |
| เงื่อนไขการจ่ายเงิน: | T / T, Wester N Union |

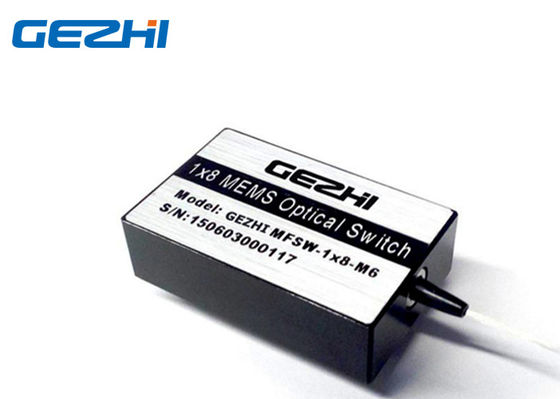

มินิ 1x8 MEMS ไฟเบอร์ออปติกสวิทช์ระบบไมโครสวิตช์
สวิตช์ใยแก้วนำแสง GEZHI 1x8 ใช้ระบบ Micro-Electro-Mechnaical (MEMS) ชิปสวิตช์ออปติคัลนี้มีหลายช่องสูงสุด 24 พอร์ตด้วยเวลาเปลี่ยนที่รวดเร็วคุณสมบัติที่มีคุณภาพสูงสวิตช์ออปติคัลทั้งหมดเหล่านี้เป็นแบบสองทิศทางและสามารถใช้ในทิศทาง 1xN หรือ Nx1
คุณสมบัติ
แพคเกจขนาดเล็ก
ฐานเทคโนโลยี MEMS
ความมั่นคงสูงความน่าเชื่อถือสูง
Non-ล็อค
ปราศจาก Epoxy บนเส้นทางแสง
การประยุกต์ใช้งาน
เครือข่าย DWDM
การตรวจสอบช่องทาง
R & D ในห้องปฏิบัติการ
OADM ที่กำหนดค่าได้
สเปค
| พารามิเตอร์ | หน่วย | GZ-FSW-MEMS-1 × N (N≤24) | |
| ช่วงความยาวคลื่น | นาโนเมตร | เอสเอ็ม | เอ็มเอ็ม |
| 1310 ± 20 หรือ 1550 ± 20 หรือ 1625 ± 20 | 850 ± 20 หรือ 1310 ± 20 หรือ 1550 ± 2 | ||
| ทดสอบความยาวคลื่น | นาโนเมตร | 1310/1550/1625 | 850/1310/1550 |
| การสูญเสียการแทรก 1, 2 | เดซิเบล |
1.0 (TYP) 1.2 (สูงสุด) N≤16 1.2 (TYP) 1.8 (สูงสุด) N≤24 |
0.8 (TYP) 1.0 (สูงสุด) N≤8 1.0 (TYP) 1.5 (สูงสุด) N≤12 |
| ผลตอบแทนขาดทุน 1,2 | เดซิเบล | ≥40 | ≥25 |
| Crosstalk1 | เดซิเบล | ≥50 | ≥30 |
| WDL | เดซิเบล | ≤0.3 | |
| PDL | เดซิเบล | ≤0.15 | |
| การทำซ้ำ | เดซิเบล | ≤± 0.05 | |
| พาวเวอร์ซัพพลาย | V | 5 ~ 12 | |
| ความทนทาน | รอบ | ≥109 | |
| สลับเวลา | นางสาว | ≤20 | |
| กำลังส่ง | mW | ≤500 | |
| อุณหภูมิในการทำงาน | ℃ | -5 ~ + 70 | |
| อุณหภูมิการเก็บรักษา | ℃ | -40 ~ + 85 | |
| มิติ | มิลลิเมตร | (ประเภท A) 39.1 (L) x 24.7 (W) x 11 (H) ± 0.2 | |
| (ประเภท B) 65 (L) x 24.7 (W) x 11 (H) ± 0.2 | |||
|
บันทึก: 1. ภายในอุณหภูมิในการทำงานและ SOP 2. ไม่รวมตัวเชื่อมต่อ |
|||
การกำหนดขา
MS1
| หมุด | ชื่อ | ลักษณะ | I / O | สเปค | หน่วย |
| 1 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 2 | VCC | พาวเวอร์ซัพพลาย | ใน | 5 ~ 12 | VDC |
| 3 | / STROBE | สัญญาณ Strobe, Falling Edge Active | ใน | TTL | |
| 4 | GND | พื้น | ใน | ||
| 5 | D0 | อินพุต 0 | ใน | TTL | |
| 6 | D1 | อินพุต Data1 | ใน | TTL | |
| 7 | D2 | อินพุต Data2 | ใน | TTL | |
| 8 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 9 | TXD | ส่งผ่าน RS232 | ออก | TTL | |
| 10 | RXD | รับ RS232 | ใน | TTL | |
| 11 | GND | พื้น | ใน | ||
| 12 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 13 | D3 | อินพุต Data3 | ใน | TTL | |
| 14 | / Reset | ฮาร์ดแวร์รีเซ็ตลอจิกต่ำที่ใช้งานอยู่ | ใน | TTL |
MS2
| หมุด | ชื่อ | ลักษณะ | I / O | สเปค | หน่วย |
| 1 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 2 | VCC | พาวเวอร์ซัพพลาย | ใน | 5 ~ 12 | VDC |
| 3 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 4 | GND | พื้น | ใน | ||
| 5 | A0 | ผม2C ที่อยู่ A0 | ใน | TTL | |
| 6 | SDA | ผม2C Data | เข้า / ออก | TTL | |
| 7 | SCL | ผม2C นาฬิกา | ใน | TTL | |
| 8 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 9 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 10 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 11 | GND | พื้น | ใน | ||
| 12 | อร์ทแคโรไลนา | ไม่ได้เชื่อมต่อ | |||
| 13 | A1 | ผม2C ที่อยู่ A1 | ใน | TTL | |
| 14 | / Reset | ฮาร์ดแวร์รีเซ็ตลอจิกต่ำที่ใช้งานอยู่ | ใน | TTL |
ข้อมูลการสั่งซื้อ
GZ-MMS-1X8-XX-XX-XX-X
| โหมด | ช่อง | ความยาวคลื่น | ประเภทไฟเบอร์ | เส้นใยยาว | เชื่อมต่อ | ประเภทการควบคุม |
|
MMS = มินิ สวิตช์ MEMS |
1xN ระบุ N โดยที่N≤24 |
85 = 850nm |
1 = SMF-28 X = กำหนดเอง |
05 = 0.5M 10 = 1.0m X = อื่น ๆ |
NC = ไม่มี FP = เอฟซี / UPC เอฟเอเอฟซี = / APC SP = SC / UPC SA = SC / APC LP = LC / UPC LA = LC / APC |
1 = TTL / I2C 2 = TTL / RS232 |
|
|
