รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | อุปกรณ์ OLP | โหมดการป้องกัน: | 1: 1 |
|---|---|---|---|
| ความยาวคลื่น: | 1310 และ 1550nm | ตรวจสอบพอร์ต: | RJ45, RS-232 |
| เชื่อมต่อ: | SC / PC | ขนาด: | 2U: 483 x 230 x 89 มม |
| แสงสูง: | อุปกรณ์ 1550nm OLP,1310nm OLP Optical Line,ระบบ OLP Switch |
||

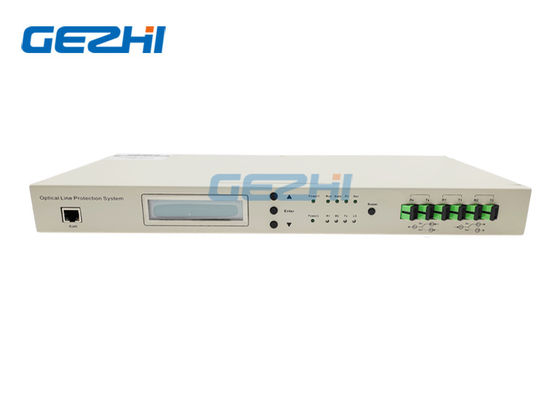

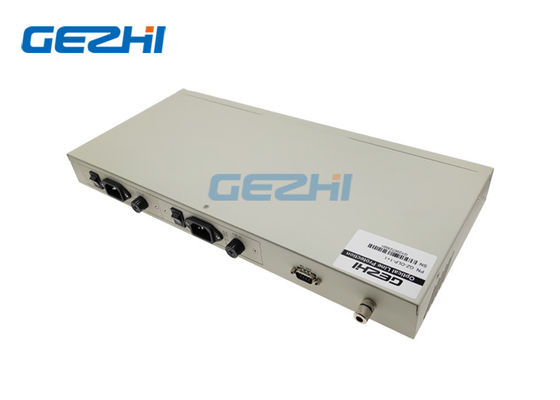

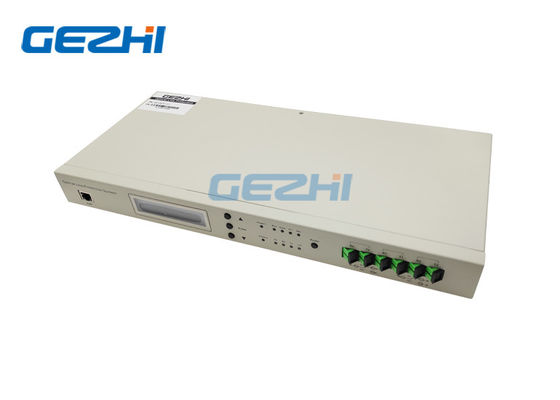

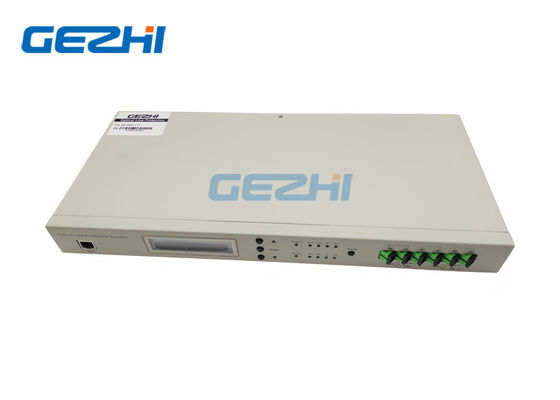

1: 1 อุปกรณ์ OLP 1 + 1 Optical Line Protection Switch System ระบบ 1310 / 1550nm
อุปกรณ์ GEZHI OLP (Optical Line Protection) เป็นอุปกรณ์ที่ใช้เป็นคู่ในแต่ละด้านของสัญญาณออปติคอลเพื่อป้องกันสายส่งข้อมูลเครือข่ายOLP euipment ใช้ใยแก้วนำแสงที่ว่างจากเส้นทางที่ต่างกันเพื่อสร้างเส้นทางสำรองสามารถตรวจสอบพลังงานแสงและสลับอัตโนมัติโดยการตรวจสอบสถานะพลังงานแบบเรียลไทม์ในไฟเบอร์ที่ใช้งานมันสามารถเปลี่ยนจากไฟเบอร์ที่ใช้งานเป็นไฟเบอร์สำรองโดยอัตโนมัติเมื่อค่าพลังงานของไฟเบอร์ในการทำงานต่ำกว่าเกณฑ์ที่ผู้ใช้กำหนด ในเครือข่ายการสื่อสารด้วยแสง OLP จะตรวจสอบพลังงานแสงของใยแก้วนำแสงและใยแก้วนำแสงสแตนด์บายตามเวลาจริงในกรณีที่พลังงานแสงในปัจจุบันของใยแก้วนำแสงน้อยกว่าค่าเกณฑ์การเปลี่ยนที่ตั้งไว้ล่วงหน้าจากนั้นสัญญาณเตือนภัยจะเปิดและจะเปลี่ยนเป็นใยแก้วนำแสงสแตนด์บายโดยอัตโนมัติเพื่อป้องกันสายระบบส่งสัญญาณแสง
คุณสมบัติ
การสูญเสียการแทรกต่ำ
ลักษณะการส่งโปร่งใส
สวิตช์ธุรกิจที่ไม่รุกราน
ลดการสูญเสียที่เกิดจากความผิดพลาดของสาย
การรวมระดับสูงโดยการออกแบบปลั๊กอินซึ่งช่วยประหยัดพื้นที่ของตู้
เพิ่มความน่าเชื่อถือของเครือข่ายการส่งปรับปรุงคุณภาพเครือข่าย
การขยายตัวสะดวกมาก
OLP ใช้การออกแบบ 1 U-high และสามารถติดตั้งลงในโครงโลหะขนาด 19 นิ้วใช้กับระบบสำรองข้อมูลแบบออปติคัลสาย 1 + 1 (ระบบสำรองข้อมูลแบบออปติคัลสาย 1: 1)เมื่อสายหลักออปติคอลหยุดลงมันสามารถรักษาการส่งสัญญาณได้โดยเปลี่ยนเป็นสายสำรองโดยอัตโนมัติ
ภาพประกอบการป้องกัน 1 + 1:
คุณสมบัติการใช้งาน
ไฟแสดงสถานะจะแสดงสถานะของสายออปติคอลที่พอร์ต
การสลับพลังงานเกณฑ์และพลังงานเกณฑ์ที่น่าตกใจสามารถตั้งค่าได้โดยการเข้าถึงหน้าจอ LCD หรือการจัดการเครือข่าย
มีโหมดการทำงานสองแบบ: อัตโนมัติและกลับสู่สายหลักโดยอัตโนมัติ
อุปกรณ์หลักที่ไซต์รับมีสามโหมดสำหรับการสลับ: อัตโนมัติบังคับด้วยตนเองและควบคุมระยะไกล
เวลาเปลี่ยนอัตโนมัติน้อยกว่า 20ms
แหล่งจ่ายไฟสำรองคู่ร้อนและปลั๊กร้อน
ด้วยการจัดการเครือข่ายระยะไกล CLI
สเปค
| พารามิเตอร์ระบบ | ดัชนีทางเทคนิค | |
| การสอบเทียบความยาวคลื่น | 1310nm และ 1550nm | |
| การสูญเสียการแทรกที่ด้านการส่งสัญญาณ | <4.0dB | |
| การสูญเสียการแทรกที่ด้านรับ | <1.5dB | |
| ผลตอบแทนการสูญเสีย | ≥ 45dB | |
| การรบกวน | > 55dB | |
| การสูญเสียโพลาไรซ์ | <0.1dB | |
| ตรวจจับช่วงของพลังงานแสง | -50 ~ 20dBm | |
| เวลาเปลี่ยน | <20ms | |
| พลังงานเกณฑ์การเปลี่ยนอัตโนมัติ | -30dBm | |
| สลับโหมด | อัตโนมัติ, บังคับด้วยตนเอง, รีโมท | |
| พอร์ตการเข้าถึงออปติคัลอินพุต / เอาต์พุต | SC / APC, เซาท์แคโรไลนา / PC, เอฟซี / APC เอฟซี / PC | |
| พอร์ตการเข้าถึงการจัดการเครือข่าย | RJ45, RS232 | |
| โหมดการจัดการเครือข่าย | CLI | |
| ขนาดของผลิตภัณฑ์ | ตัวถังโลหะมาตรฐานขนาด 19 นิ้ว | |
| ข้อกำหนดด้านสิ่งแวดล้อม | อุณหภูมิในการทำงาน | -10 ℃ ~ 60 ℃ |
| อุณหภูมิการเก็บรักษา | -40 ℃ ~ 80 ℃ | |
| ความชื้นสัมพัทธ์ | 5% ~ 95% ไม่กลั่นตัว | |
| แหล่งจ่ายไฟ (มาตรฐาน) | 220V / AC, 50Hz;-48V / DC (อุปกรณ์เสริม) | |
| ความปลอดภัยและ EMC | สอดคล้องกับมาตรฐาน FCC, UL, CE, TUV, CSA | |
| การใช้พลังงาน | <5W | |
ภาพประกอบป้องกัน 1: 1
คุณสมบัติการใช้งาน
ไฟแสดงสถานะจะแสดงสถานะของสายออปติคอลที่พอร์ต
การสลับพลังงานเกณฑ์และพลังงานเกณฑ์ที่น่าตกใจสามารถตั้งค่าได้โดยการเข้าถึงหน้าจอ LCD หรือการจัดการเครือข่าย
อุปกรณ์หลักที่ไซต์รับมีสามโหมดสำหรับการสลับ: อัตโนมัติบังคับด้วยตนเองและควบคุมระยะไกล
เวลาเปลี่ยนอัตโนมัติน้อยกว่า 40ms
แหล่งจ่ายไฟสำรองคู่ร้อนและปลั๊กร้อน
ด้วยการจัดการเครือข่ายระยะไกล CLI
พารามิเตอร์ทางเทคนิค
| พารามิเตอร์ระบบ | ดัชนีทางเทคนิค | |
| การสอบเทียบความยาวคลื่น | 1310nm และ 1550nm | |
| การสูญเสียการแทรกที่ด้านการส่งสัญญาณ | <1.5dB | |
| การสูญเสียการแทรกที่ด้านรับ | <1.5dB | |
| ผลตอบแทนการสูญเสีย | ≥ 45dB | |
| การรบกวน | > 55dB | |
| การสูญเสียโพลาไรซ์ | <0.1dB | |
| ตรวจจับช่วงของพลังงานแสง | -50 ~ 20dBm | |
| เวลาเปลี่ยน | <40ms | |
| พลังงานเกณฑ์การเปลี่ยนอัตโนมัติ | -30dBm | |
| สลับโหมด | อัตโนมัติ, บังคับด้วยตนเอง, รีโมท | |
| พอร์ตการเข้าถึง Optical / Input | SC / APC, เซาท์แคโรไลนา / PC, เอฟซี / APC เอฟซี / PC | |
| พอร์ตการเข้าถึงการจัดการเครือข่าย | RJ45, RS232 | |
| โหมดการจัดการเครือข่าย | CLI | |
| ขนาดของผลิตภัณฑ์ | ตัวถังโลหะมาตรฐานขนาด 19 นิ้ว | |
| ข้อกำหนดด้านสิ่งแวดล้อม | อุณหภูมิในการทำงาน | -10 ℃ ~ 60 ℃ |
| อุณหภูมิการเก็บรักษา | -40 ℃ ~ 80 ℃ | |
| ความชื้นสัมพัทธ์ | 5% ~ 95% ไม่กลั่นตัว | |
| แหล่งจ่ายไฟ (มาตรฐาน) | 220V / AC, 50Hz; -48V / DC (อุปกรณ์เสริม) | |
| ความปลอดภัยและ EMC | สอดคล้องกับมาตรฐาน FCC, UL, CE, TUV, CSA | |
| การใช้พลังงาน | <5W | |
