รายละเอียดสินค้า:
การชำระเงิน:
|
| ความยาวคลื่น: | ITU-T Grid @DWDM | ช่อง: | 40CH |
|---|---|---|---|
| ชื่อผลิตภัณฑ์: | โมดูล AWG DWDM 40CH | การประยุกต์ใช้งาน: | การส่ง WDM |
| แสงสูง: | 40CH AWG DWDM Mux,โมดูล 100GHz DWDM,C Band AWG DWDM |
||

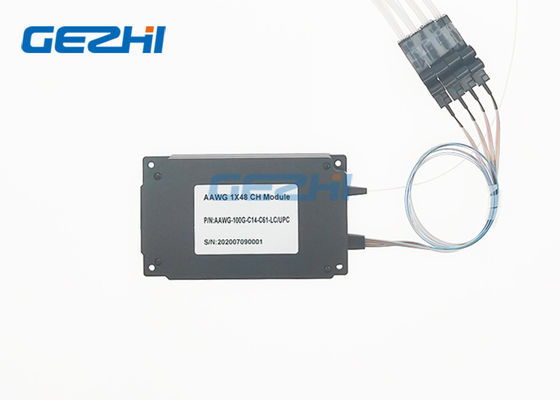

C-band 40ch 100GHz Athermal AWG DWDM Modules สำหรับเครือข่ายใต้ดินและเครือข่ายระยะไกล
โมดูล GEZHI Dense Wavelength Division Multiplexer (DWDM) ซึ่งใช้เทคโนโลยี Athermal Arrayed Waveguide (AWG)โมดูลยังสามารถให้ตัวแยกสัญญาณ (เช่นการเคาะ) สำหรับการสุ่มตัวอย่างและการตรวจสอบปริมาณการใช้ลิงค์
โมดูล DWDM Athermal AWG (AAWG) มีประสิทธิภาพเทียบเท่ากับ Thermal AWG (TAWG) มาตรฐาน แต่ไม่ต้องการพลังงานไฟฟ้าเพื่อทำให้เสถียรพวกเขาสามารถใช้แทนโดยตรงสำหรับตัวกรองฟิล์มบาง (โมดูลตัวกรอง DWDM ประเภท) สำหรับกรณีที่ไม่มีพลังงานยังเหมาะสำหรับการใช้งานกลางแจ้งมากกว่า -30 ถึง +70 องศาในเครือข่ายการเข้าถึง
คุณสมบัติ
ระยะห่างช่อง 100-GHz
การออกแบบ Wide-Band - เพิ่มความสม่ำเสมอใน passband
การออกแบบ Athermal สำหรับโหนดการกระจายที่ไม่มีการขับเคลื่อน
ช่องเสียบไฟเบอร์มาตรฐาน: SC, ST, FC, LC หรือที่กำหนดเอง
ตัวเชื่อมต่อโปแลนด์: UPC หรือ APC (ตามความเหมาะสม)
โมดูล Pigtail ยังมีอยู่
สามารถใช้เป็น Mux หรือ Demux
การประยุกต์ใช้งาน
การส่ง WDM
ADM ที่ใช้ WDM
งานรถไฟใต้ดินและรถรางลากยาว
การเลือกเส้นทางความยาวคลื่น
การประมวลผลสัญญาณแสง
สเปค
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | คิดเห็น | ||
| นาที | แม็กซ์ | ||||
| ช่องสัญญาณเข้า | 1 | ||||
| ช่องสัญญาณออก | 40 | มี 32, 48 ช่อง | |||
| ระยะห่างช่อง | 100 | GHz | |||
| Passband อ้างอิง | -12.5 | 12.5 | GHz | ||
| ความแม่นยำของความยาวคลื่น | -50 | 50 | น | สัมพันธ์กับ ITU Grid | |
| แบนด์วิดธ์ 1dB |
0.4 |
นาโนเมตร |
ประเภท F-Flat ด้านบน |
||
| แบนด์วิดธ์ 3dB |
0.6 |
นาโนเมตร | |||
| IL | 6 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| IL UNI | 1 | เดซิเบล | |||
| ระลอก | 0.7 | เดซิเบล | รูปแบบการสูญเสียใน ITU passband | ||
| PDL | 0.5 | เดซิเบล | แม็กซ์มูลค่าใน ITU passband | ||
| Crosstalk ที่อยู่ติดกัน | 25 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk ที่ไม่ติดกัน | 30 | เดซิเบล | เคสที่แย่ที่สุดใน ITU passband | ||
| Crosstalk รวม | 22 | เดซิเบล | crosstalk สะสมของช่องทางอื่น ๆ ทั้งหมด | ||
| ผลตอบแทนการสูญเสีย | 40 | เดซิเบล | |||
| กำลังแสงต่อเนื่องสูงสุด | 250 | mW | กำลังไฟฟ้าอินพุตสูงสุด | ||
| การกระจายสี (CD) | -20 | +20 | PS / นาโนเมตร | ||
| PMD | 0.5 | PS | |||
